Instalacja odgromowa - Ile kosztuje i jak uniknąć błędów?

Instalacja odgromowa ma jeden cel: przejąć energię wyładowania, bezpiecznie odprowadzić ją do gruntu i ograniczyć szkody w konstrukcji oraz elektronice. Potocznie mówi się o nim piorunochron, ale w praktyce chodzi o cały układ, nie o jeden element. W tym tekście pokazuję, z czego taki system się składa, kiedy ma sens, ile zwykle kosztuje i jak rozpoznać wykonanie, które naprawdę działa.

Jak działa ochrona odgromowa i czego nie zrobi za ciebie

Ja zawsze zaczynam od prostego rozróżnienia: ochrona odgromowa nie ma „odpychać” burzy. Jej zadaniem jest stworzenie kontrolowanej drogi dla prądu pioruna, tak aby energia nie przeszła przez przypadkowe fragmenty dachu, ścian ani instalacji wewnętrznych.

W praktyce działają tu dwa poziomy ochrony. Zewnętrzny układ przechwytuje wyładowanie i prowadzi je do uziomu, a wewnętrzny ogranicza przepięcia w instalacji elektrycznej oraz w urządzeniach elektronicznych. To ważne, bo sprawny system na dachu nie gwarantuje jeszcze bezpieczeństwa komputerów, sterowników, pomp ciepła czy fotowoltaiki.

Najczęstsze nieporozumienie jest takie, że wystarczy jeden przewód na kalenicy. Nie wystarczy. Liczy się cały tor przepływu prądu, ciągłość połączeń i właściwe połączenie z resztą instalacji budynku. Gdy patrzy się na to całościowo, łatwiej zrozumieć, dlaczego projekt i montaż są ważniejsze niż sam zakup materiału. To prowadzi prosto do pytania, z jakich części składa się cały układ i gdzie najłatwiej go zepsuć.

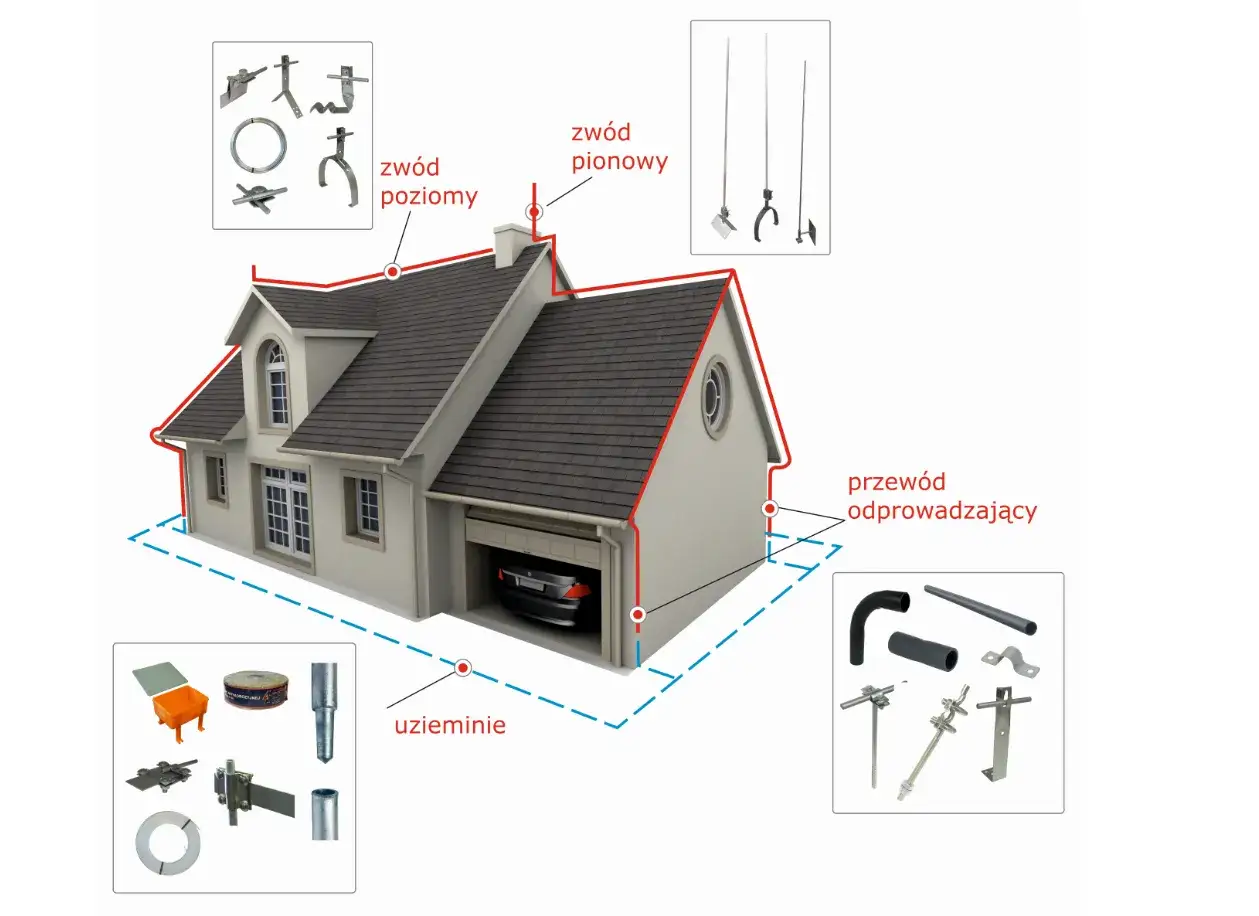

Z czego składa się system i dlaczego każdy element ma znaczenie

W dobrze zaprojektowanym układzie każdy element robi coś innego. Najwięcej problemów widzę wtedy, gdy ktoś koncentruje się wyłącznie na przewodach widocznych na dachu, a pomija uziemienie albo połączenia wyrównawcze.

W praktyce pilnuję też przekrojów i materiału. W rozwiązaniach spotykanych na budowach przewody odprowadzające mają zwykle przekroje rzędu 35 mm² dla miedzi i 50 mm² dla stali, a uziom fundamentowy jest szczególnie wygodny w nowym domu, bo powstaje razem z fundamentami i później nie wymaga rozkopywania działki. Jeśli go nie ma, projektant zwykle szuka uziomu otokowego albo szpilkowego. Gdy już wiadomo, z czego składa się układ, łatwiej ocenić, kiedy taki projekt w ogóle ma sens.

Kiedy ochrona odgromowa jest naprawdę potrzebna

Nie każdy budynek wymaga identycznego rozwiązania. Ja nie zakładam automatycznie pełnego systemu tylko dlatego, że mówimy o domu. Najpierw patrzę na bryłę, wysokość, materiał, otoczenie i to, co znajduje się na dachu.

• Budynek jest najwyższy w okolicy albo stoi samotnie na otwartej działce.
• Dach ma skomplikowaną geometrię - wiele połaci, lukarn, kominów, masztów lub wystających elementów.
• W konstrukcji dominuje materiał palny, na przykład drewno, co podnosi znaczenie kontroli ryzyka po wyładowaniu.
• Na dachu pracuje fotowoltaika, antena, klimatyzacja albo inne wyposażenie techniczne.
• W środku jest dużo elektroniki - sterowniki, serwery, systemy alarmowe, automatyka domowa, pompy ciepła.
• Obiekt ma większą kubaturę lub funkcję użytkową, więc awaria oznacza nie tylko koszt naprawy, ale też realne przestoje.

W domu jednorodzinnym nie ma więc prostego „tak” albo „nie”. Jest raczej pytanie: jaki jest poziom ryzyka i ile można stracić, jeśli energia trafi w dach albo w instalację. Właśnie dlatego projekt robi się po analizie, a nie po samym oglądzie ceny materiału. Po wyładowaniu atmosferycznym GUNB przypomina, że trzeba ocenić stan techniczny obiektu, bo uszkodzenia mogą dotyczyć nie tylko dachu, lecz także instalacji elektrycznej. Kiedy zakres jest już ustalony, można przejść do projektu i montażu bez zgadywania.

Jak przebiega projekt i montaż krok po kroku

Projekt instalacji odgromowej zaczynam od ryzyka, a nie od wyboru produktu. To ważna różnica, bo dwa domy o podobnej powierzchni mogą wymagać zupełnie innego układu, jeśli różni je wysokość, dach, otoczenie albo obecność paneli PV.

1. Ocena ryzyka - ustala się, czy ochrona zewnętrzna jest potrzebna i jaki ma mieć zakres.
2. Wyznaczenie trasy zwodów - projektuje się miejsce przejęcia wyładowania tak, aby osłonić najważniejsze fragmenty dachu.
3. Dobór przewodów i uziomu - wybiera się materiał, przekroje i sposób prowadzenia przewodów. Tu pilnuje się również odstępu izolacyjnego, czyli bezpiecznej odległości od elementów metalowych, żeby nie doszło do przeskoku iskrowego.
4. Włączenie instalacji wewnętrznej - do projektu trafiają połączenia wyrównawcze i ograniczniki przepięć.
5. Montaż zgodny z projektem - przewody prowadzi się bez zbędnych łuków, przerw i nieprzemyślanych obejść.
6. Pomiary odbiorcze - sprawdza się ciągłość połączeń i stan uziemienia, a wynik zapisuje w dokumentacji.

Najbardziej praktyczna rada, jaką daję inwestorom, brzmi: nie zostawiaj tego na etap „po wykończeniu”. Gdy dach, rynny, obróbki i fotowoltaika są już zamontowane, każda korekta staje się droższa i trudniejsza. Po stronie wykonawczej najczęściej pada już pytanie o budżet.

Ile kosztuje montaż i od czego zależy cena

Obecnie dla domu jednorodzinnego rozsądny budżet zwykle liczy się w tysiącach złotych, a nie w setkach. Ja patrzę na to tak: im prostszy dach, krótsze trasy przewodów i mniej elementów dodatkowych, tym niższa cena. Im bardziej rozbudowany budynek, tym szybciej rośnie koszt materiału i robocizny.

W praktyce zwracam uwagę na jedną rzecz szczególnie mocno: bardzo tania oferta poniżej 2 000 zł zwykle oznacza układ zbyt uproszczony albo niepełny. Taki koszt może wyglądać atrakcyjnie, ale najczęściej nie obejmuje tego, co naprawdę decyduje o skuteczności, czyli uziemienia, pomiarów i poprawnego włączenia ochrony przeciwprzepięciowej. Najtańsza oferta bywa kusząca, ale w ochronie odgromowej błędy są droższe niż materiał.

Najczęstsze błędy, które w praktyce psują ochronę

Najwięcej usterek nie bierze się z samej burzy, tylko z niechlujnego montażu albo późniejszych przeróbek. Z mojego punktu widzenia kilka błędów powtarza się wyjątkowo często.

• Montaż bez projektu - przewody są prowadzone „na oko”, bez analizy ryzyka i bez sprawdzenia stref ochronnych.
• Zbyt długa lub zbyt kręta trasa przewodów - każdy dodatkowy łuk zwiększa ryzyko niekorzystnego rozkładu prądu.
• Przerwanie ciągłości po dociepleniu lub remoncie dachu - układ działał, dopóki ktoś nie zasłonił albo nie odciął fragmentu połączeń.
• Pominięcie połączeń wyrównawczych - metalowe elementy budynku nie są wtedy na tym samym potencjale, co zwiększa ryzyko przeskoku.
• Brak ograniczników przepięć - elektronika zostaje bez drugiej warstwy ochrony.
• Brak pomiarów odbiorczych - bez protokołu nie ma pewności, że uziemienie i połączenia mają właściwe parametry.
• Ignorowanie zmian na dachu - fotowoltaika, nowa antena albo wymiana pokrycia zawsze powinny uruchamiać ponowną ocenę.

W praktyce najczęściej psuje się nie sam zwód, tylko uziemienie i integracja całego układu z instalacją budynku. Dlatego po montażu nie odkładałbym tematu na lata i warto wejść w zwykłą rutynę kontroli.

Jak dbać o instalację po montażu

Po wykonaniu systemu nie kończy się odpowiedzialność. Trzeba go jeszcze utrzymać w stanie, który będzie działał wtedy, gdy naprawdę będzie potrzebny. W domach jednorodzinnych nie ma corocznego sprawdzania wszystkich elementów narażonych na pogodę, ale to nie znaczy, że temat można zignorować.

• Po silnej burzy - robię szybkie oględziny dachu, uchwytów, przewodów i połączeń.
• Po remoncie dachu lub montażu PV - zlecam kontrolę, bo łatwo naruszyć ciągłość systemu.
• Po bezpośrednim trafieniu pioruna - sprawdzam układ natychmiast, nie „przy okazji”.
• W cyklu pięcioletnim - pełna kontrola z pomiarami ma sens jako stały element utrzymania obiektu.

GUNB zwraca uwagę, że po wyładowaniach atmosferycznych trzeba ocenić stan techniczny obiektu, a stwierdzone uszkodzenia usuwać bez zwłoki. To rozsądne podejście również w domu prywatnym: jeśli widzisz przepalone uchwyty, luźne połączenia, korozję albo ślady przegrzania, nie czekaj do kolejnego sezonu burzowego. W większych obiektach kontrola bywa częstsza, a przy budynkach wielkopowierzchniowych wykonywana nawet dwa razy w roku, przed i po zimie. Dlatego konsekwentny przegląd jest po prostu tańszy niż naprawa po awarii.

Co dopinam przed podpisaniem umowy na montaż

Zanim zaakceptuję ofertę, chcę zobaczyć nie tylko cenę, ale też zakres. To właśnie tu najłatwiej odsiać dobre wykonanie od pozornie taniej propozycji, która po drodze „gubi” ważne elementy.

• Projekt albo przynajmniej opis rozwiązania oparty na ocenie ryzyka, a nie na domyśle.
• Jasny zakres materiałów - zwody, przewody odprowadzające, uziom, złącza, uchwyty i ograniczniki przepięć.
• Informację o pomiarach i protokole - bez tego trudno mówić o pełnym odbiorze.
• Uwzględnienie dachu i dodatkowych instalacji - fotowoltaiki, anten, klimatyzacji, metalowych obróbek, balustrad.
• Dokumentację powykonawczą - przydaje się przy remoncie, rozbudowie i późniejszych kontrolach.
• Plan przeglądów - od razu chcę wiedzieć, kiedy wrócić do kontroli i kto ją wykona.

Jeśli mam wskazać jedną rzecz, na której nie warto oszczędzać, to jest nią projekt połączony z pomiarami. Dobrze zrobiona ochrona odgromowa pracuje latami w ciszy, a właśnie to jest najlepszy znak, że została zaprojektowana i wykonana właściwie.
