Zawór trójdrożny reguluje temperaturę w obiegu, miesza dwa strumienie wody albo przełącza przepływ tam, gdzie instalacja tego wymaga. Poniżej pokazuję, jak ustawić zawór 3-drożny w praktyce: od rozpoznania króćców i kierunku pracy, przez dobranie temperatury, po kontrolę po uruchomieniu. To ważne, bo przy złej nastawie łatwo przegrzać podłogówkę, wychłodzić grzejniki albo ustawić zawór tak, że zamiast stabilizować układ, zaczyna go rozstrajać.
Najważniejsze zasady ustawienia zaworu w instalacji grzewczej
- Najpierw ustal funkcję zaworu - mieszający, przełączający, termostatyczny albo współpracujący z siłownikiem wymagają innego podejścia.
- Sprawdź oznaczenia A, B i AB - bez poprawnego wpięcia króćców nie da się uzyskać stabilnej regulacji.
- W podłogówce zacznij od 30-35°C - zbyt wysoka temperatura szybko odbija się na komforcie i podłodze.
- Nie ufaj samej skali na pokrętle - kontroluj temperaturę zasilania i powrotu termometrem.
- Reguluj małymi krokami - po każdej korekcie daj instalacji czas na ustabilizowanie pracy.
- Jeśli zawór pracuje na skraju skali - problem może leżeć w doborze Kvs, pompie albo zabrudzonym filtrze.
Co robi zawór trójdrożny i kiedy w ogóle trzeba go regulować
Ja zawsze zaczynam od prostego pytania: czy ten zawór ma mieszać wodę, czy ją przełączać. W pierwszym wariancie obniża albo podnosi temperaturę zasilania przez połączenie dwóch strumieni, w drugim kieruje przepływ do jednej z dwóch gałęzi instalacji. To nie jest detal, bo od tego zależy zarówno sposób ustawienia, jak i to, czego w ogóle oczekujesz od całego układu.
W ogrzewaniu taki zawór najczęściej spotkasz przy podłogówce, obiegu grzejnikowym z mieszaniem, ochronie powrotu kotła albo w większych układach z automatyką. Jeśli instalacja pracuje niestabilnie, a pomieszczenia przegrzewają się lub niedogrzewają mimo działającej pompy, problem często nie leży w samym źródle ciepła, tylko właśnie w źle ustawionym zaworze albo w jego niewłaściwej funkcji.
W praktyce regulacja ma sens wtedy, gdy chcesz utrzymać stałą temperaturę zasilania albo powrotu, a nie wtedy, gdy po prostu „coś kręci się na instalacji”. To rozróżnienie prowadzi wprost do kolejnej rzeczy, czyli oznaczeń na korpusie i kierunku przepływu.
Jak rozpoznać króćce i kierunek przepływu

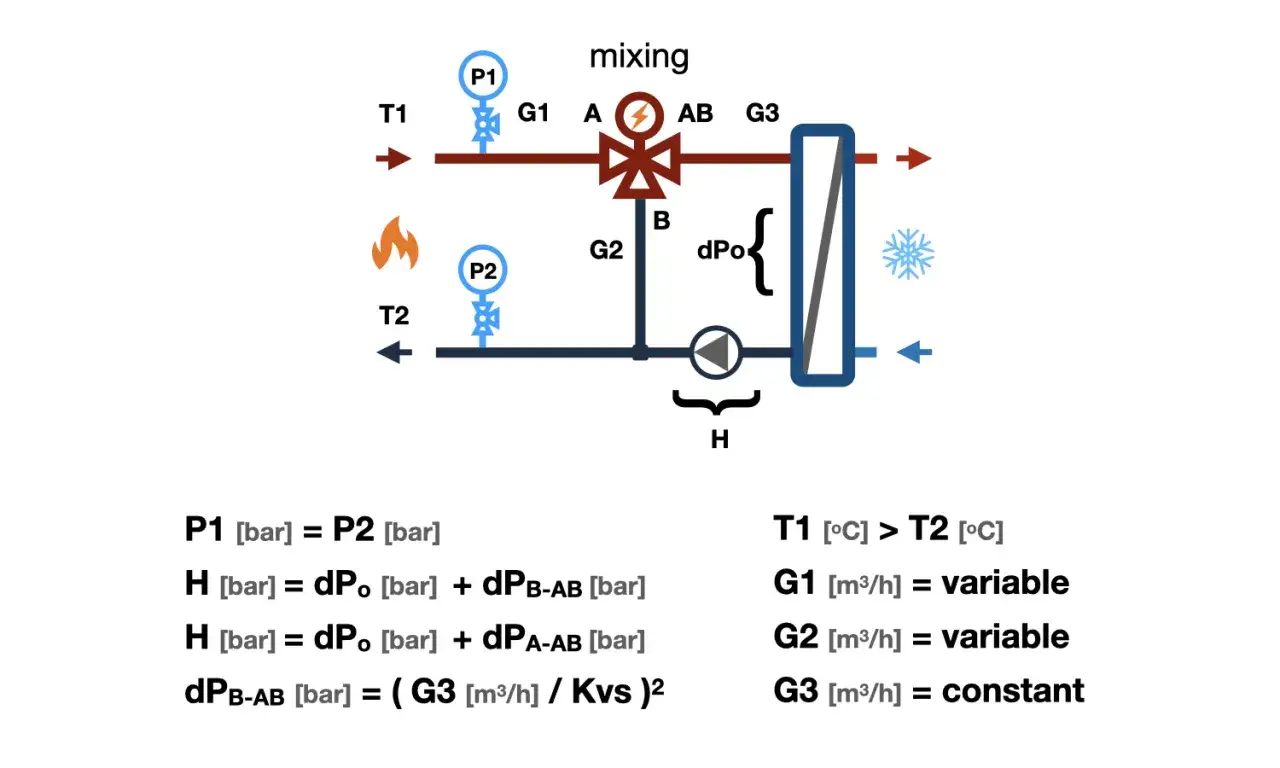

Na korpusie szukam oznaczeń A, B i AB oraz strzałek pokazujących kierunek przepływu. W zaworze mieszającym dwa króćce są wejściami, a jeden wyjściem; w zaworze przełączającym jeden króciec wspólny rozdziela przepływ na dwie gałęzie. Jeśli pomylisz te role, regulacja będzie pozorna, bo zawór będzie pracował przeciwko układowi zamiast go stabilizować.
| Oznaczenie | Rola w instalacji | Na co uważać |
|---|---|---|
| AB | Króciec wspólny, najczęściej zasilanie albo wyjście mieszanki | To zwykle punkt, od którego zaczyna się analiza schematu |
| A | Jedno z wejść lub wyjść, zależnie od funkcji zaworu | Nie zakładaj z góry, że zawsze jest „gorące” |
| B | Drugie wejście lub wyjście | Sprawdź schemat producenta, bo układ bywa odwrotny przy różnych modelach |
Ja nie ustawiam zaworu wyłącznie „na oko”, bo skala na pokrętle pokazuje położenie, a nie zawsze dokładną temperaturę. Jeśli po skręceniu w jedną stronę temperatura rośnie zamiast spadać, nie wymuszam pracy siłą, tylko wracam do schematu i sprawdzam orientację montażu albo kierunek działania siłownika. Gdy już wiesz, który króciec robi co, można przejść do samej nastawy.
Jak ustawić zawór trójdrożny krok po kroku
W dobrze działającej instalacji korekta nastawy nie wygląda jak szybkie kręcenie pokrętłem. Ja robię to spokojnie, w stałej kolejności, bo tylko wtedy widzę realny efekt. Najpierw trzeba dać układowi warunki do pracy, a dopiero potem szukać właściwej pozycji.
- Wyłącz źródło ciepła lub ogranicz jego pracę na czas regulacji. Instalacja nie może reagować na jednoczesne, gwałtowne zmiany z kotła i z zaworu.
- Sprawdź schemat i funkcję zaworu. Ustal, czy to zawór mieszający, przełączający czy termostatyczny, oraz które króćce są A, B i AB.
- Odpowietrz układ i upewnij się, że filtr jest drożny. Brud albo powietrze potrafią udawać złą nastawę.
- Ustaw pozycję startową. W zaworach ręcznych zwykle zaczynam od środka skali albo od pozycji zalecanej przez producenta, w zaworach z siłownikiem sprawdzam kierunek pracy i pozycje krańcowe.
- Włącz pompę i poczekaj na stabilizację. Daj instalacji co najmniej 15-30 minut, zanim ocenisz efekt.
- Zmierz temperaturę zasilania i powrotu. Sama skala na zaworze nie wystarczy, potrzebny jest termometr kontaktowy albo czujnik na rurze.
- Koryguj małymi krokami. Przesuwam nastawę o jeden lub dwa stopnie, po czym znowu czekam, aż układ się uspokoi.
- Zapisz ustawienie końcowe. To ułatwia późniejszy powrót do sprawdzonej nastawy, gdy zmieni się pogoda albo praca źródła ciepła.
W wielu instalacjach najtrudniejszy jest nie sam ruch pokrętła, tylko cierpliwość. Gdy zawór dostaje czas na reakcję, łatwiej ocenić, czy problem wynika z nastawy, czy z czegoś głębiej w układzie. Dopiero po takim uruchomieniu ma sens dobranie konkretnej temperatury pracy.
Jakie nastawy temperatury przyjąć w praktyce
Tu nie ma jednej magicznej wartości, ale są rozsądne punkty startowe. Danfoss podaje, że w obiegach podłogowych typowa temperatura zasilania mieści się mniej więcej w zakresie 30-40°C, a praktyczny start to okolice 35°C. To dobry punkt odniesienia, bo podłogówka jest układem niskotemperaturowym i zbyt wysoka nastawa szybko prowadzi do przegrzewania posadzki.
| Układ | Bezpieczny punkt startowy | Co obserwować | Kiedy korygować |
|---|---|---|---|
| Ogrzewanie podłogowe | 30-35°C | Równą temperaturę zasilania i komfort podłogi | Gdy pomieszczenia dogrzewają się zbyt wolno albo posadzka robi się zbyt ciepła |
| Obieg grzejnikowy niskotemperaturowy | 40-50°C | Komfort w pomieszczeniach i stabilny powrót | Gdy grzejniki nie oddają ciepła albo instalacja faluje |
| Ochrona powrotu kotła stałopalnego | 50-60°C | Temperaturę powrotu, a nie tylko zasilania | Gdy kocioł zbyt mocno się wychładza lub pojawia się ryzyko korozji niskotemperaturowej |
| Większy obieg z automatyką | Pozycja pośrednia, potem korekta sterownikiem | Jak szybko zawór reaguje na zmianę zapotrzebowania | Gdy siłownik dobija do krańców, a temperatura nadal ucieka |
Jeżeli zawór ma działać w większym układzie, patrzę też na dobór hydrauliczny. AFRISO zwraca uwagę, że w typowych instalacjach spadek ciśnienia na zaworze powinien mieścić się w przedziale 3-15 kPa. Za mały albo za duży zawór nie tylko gorzej reguluje, ale też potrafi wymusić dziwne zachowanie całego obiegu. Jeśli mimo poprawnej temperatury układ zachowuje się nerwowo, problem często leży właśnie w doborze lub zabrudzeniu, a nie w samym pokrętle.
Najczęstsze błędy, przez które instalacja nie trzyma temperatury
Przy takich układach błędy powtarzają się zaskakująco często. Z mojego doświadczenia wynika, że większość problemów nie wynika z awarii zaworu, tylko z pośpiechu, złego odczytu schematu albo zbyt agresywnej regulacji. Poniższa tabela pokazuje, gdzie najczęściej wszystko się rozjeżdża.
| Błąd | Skutek | Co zrobić |
|---|---|---|
| Pomylone króćce A, B i AB | Zawór miesza nie te strumienie, które trzeba | Wrócić do schematu producenta i sprawdzić funkcję zaworu |
| Regulacja bez termometru | Skala wygląda dobrze, ale temperatura w instalacji jest zła | Mierzyć zasilanie i powrót na rurach |
| Kręcenie od razu na skraj skali | Układ faluje i trudno ocenić, co naprawdę działa | Wprowadzać zmiany małymi krokami i czekać na stabilizację |
| Zabrudzony filtr siatkowy | Zawór przycina się albo reaguje z opóźnieniem | Wyczyścić filtr i przepłukać instalację |
| Zły dobór Kvs | Brak zakresu regulacji albo zbyt mała precyzja | Sprawdzić przepływ i rozmiar zaworu względem instalacji |
Najbardziej myli mnie zawsze sytuacja, w której ktoś twierdzi, że „zawór jest źle ustawiony”, choć w rzeczywistości instalacja jest po prostu źle zbalansowana albo zawór pracuje na granicy swoich możliwości. Najpierw trzeba wykluczyć błędy podstawowe, dopiero potem poprawiać samą nastawę. Gdy to jest jasne, można zdecydować, czy ręczna dźwignia nadal wystarczy, czy lepiej oddać sterowanie automatyce.
Kiedy wystarczy ręczna dźwignia, a kiedy lepiej dać siłownik
Ręczna regulacja sprawdza się tam, gdzie warunki są w miarę stałe i nikt nie oczekuje dużej automatyzacji. W małym obiegu, przy prostym układzie albo jako rozwiązanie tymczasowe to często zupełnie wystarcza. Jeśli jednak budynek ma zmienne zapotrzebowanie, a źródło ciepła pracuje z pogodówką, siłownik i sterownik dają po prostu stabilniejszy efekt.
| Rozwiązanie | Najlepsze zastosowanie | Plus | Minus |
|---|---|---|---|
| Ręczna dźwignia | Małe, proste instalacje i stałe warunki pracy | Niska cena i prostota | Wymaga okresowej korekty |
| Zawór termostatyczny | Podłogówka, ochrona powrotu, CWU | Utrzymuje nastawę bez ciągłej ingerencji | Ma ograniczony zakres pracy |
| Zawór z siłownikiem | Większe instalacje i układy z automatyką | Najlepsza kontrola temperatury | Wyższy koszt i większa złożoność |
Ja w takich sytuacjach patrzę przede wszystkim na to, czy zawór ma tylko utrzymać jedną temperaturę, czy ma współpracować z pogodówką, sterownikiem pokojowym i pompą. Jeśli w grę wchodzi automatyka, ważny staje się też kierunek działania siłownika, bo odwrócona logika potrafi całkowicie odwrócić efekt regulacji. Kiedy układ już pracuje w stabilnym zakresie, zostaje tylko prosty test po regulacji.
Po regulacji zrób prosty test, zanim uznasz temat za zamknięty
Po pierwszej nastawie nie kończę pracy od razu. Sprawdzam temperaturę po 15-30 minutach, potem wracam do układu po kilku godzinach i jeszcze raz następnego dnia. To zwykle wystarcza, żeby zobaczyć, czy zawór trzyma punkt pracy, czy tylko chwilowo „udaje”, że wszystko jest dobrze.
- Sprawdź temperaturę zasilania i powrotu po ustabilizowaniu pracy pompy.
- Upewnij się, że siłownik nie dobija stale do krańca skali.
- Obserwuj, czy pomieszczenia dogrzewają się równomiernie, bez przegrzewania jednej strefy.
- Po pierwszych dniach skontroluj filtr, bo w nowej lub po płukaniu instalacji często zbiera się osad.
Jeśli po tych testach nadal trzeba korygować nastawę co chwilę, zwykle winny jest nie sam zawór, tylko cała logika układu: źle dobrany przepływ, brudny filtr, niewłaściwa pompa albo błędny schemat wpięcia. Dobrze ustawiony zawór 3-drożny ma pracować cicho i przewidywalnie, a nie zmuszać do codziennego poprawiania pokrętła.
