Przy kanalizacji grawitacyjnej nie ma miejsca na przypadkowy montaż: zbyt mały spadek spowalnia odpływ, zbyt duży potrafi zostawić osady i zrobić więcej szkody niż pożytku. Dla instalacji o średnicy 110 mm najczęściej przyjmuje się 2%, czyli 2 cm na metr, a właśnie to zwykle kryje się za hasłem minimalny spadek dla rury 110. Poniżej wyjaśniam, jak tę wartość liczyć, kiedy jest bezpieczna, gdzie pojawiają się wyjątki i jakie błędy najczęściej wychodzą dopiero po zasypaniu wykopu.
Najważniejsze liczby, które warto zapamiętać
- Przy rurze 110 mm standardowym punktem odniesienia jest 2%, czyli 2 cm spadku na 1 m długości.
- Na odcinku 5 m oznacza to różnicę wysokości 10 cm, a na 10 m już 20 cm.
- Zbyt mały spadek sprzyja osadom i zatorom, a zbyt duży może rozdzielać strumień ścieków od frakcji stałych.
- Najbezpieczniej mierzyć spadek na całym odcinku, nie tylko na końcach rury.
- Jeśli nie da się utrzymać niwelety, lepiej zmienić układ niż ratować go przypadkowym obniżaniem spadku.
Jaki spadek przyjąć dla rury 110 mm
W praktyce instalacyjnej przy rurze 110 mm przyjmuję 2% jako bezpieczny i sprawdzony punkt wyjścia. To oznacza 2 cm różnicy wysokości na każdy 1 m długości przewodu. Taka wartość dobrze współpracuje z kanalizacją sanitarną wewnątrz budynku, zwłaszcza tam, gdzie rura odbiera ścieki z WC albo zbiera kilka podejść w jeden przewód poziomy.
W typowych wytycznych projektowych opartych na PN-EN 12056-2 właśnie ten zakres jest traktowany jako najbardziej praktyczny dla średnicy 110 mm. Ja patrzę na to nie jak na sztywną liczbę do odtworzenia co do milimetra, ale jak na roboczy standard, który daje dobry kompromis między szybkością przepływu a zdolnością transportu zanieczyszczeń.
| Długość odcinka | Spadek 2% | Różnica wysokości |
|---|---|---|
| 1 m | 2% | 2 cm |
| 3 m | 2% | 6 cm |
| 5 m | 2% | 10 cm |
| 10 m | 2% | 20 cm |
Jeżeli ktoś liczy „na oko”, łatwo pomylić 2% z czymś symbolicznie małym. A tu chodzi o realną geometrię instalacji: przy dłuższym odcinku różnica wysokości robi się bardzo wyraźna. To właśnie dlatego przed montażem warto od razu rozpisać odcinek w centymetrach, a nie tylko w metrach. Dzięki temu od razu widać, czy w projekcie jest miejsce na poprawny przebieg rury, czy trzeba szukać innego rozwiązania. Z tego punktu płynnie przechodzimy do tego, co dzieje się, gdy spadek zaczyna odbiegać od tej wartości.
Co się dzieje, gdy spadek jest zbyt mały albo zbyt duży
Najczęstszy błąd polega na myśleniu, że im większy spadek, tym lepiej. W kanalizacji grawitacyjnej to nie działa w tak prosty sposób. Potrzebna jest prędkość samooczyszczania, czyli taki przepływ, który nie pozwala osadom zalegać na dnie rury, ale jednocześnie nie rozdziela zbyt mocno wody od części stałych.
| Wariant | Co widać w eksploatacji | Skutek |
|---|---|---|
| Zbyt mały spadek | Woda płynie wolno, w przewodzie zostają papier, tłuszcze i drobne osady | Większe ryzyko zatorów i częstsze czyszczenie |
| Około 2% | Przepływ jest stabilny, a ścieki niosą zanieczyszczenia bez nadmiernego odkładania | Najlepszy kompromis dla 110 mm |
| Znacznie za duży | Woda „ucieka” szybciej niż cięższe frakcje | Osady mogą zostawać na dnie rury mimo pozornie lepszego odpływu |
W praktyce objawy zbyt małego spadku wychodzą szybko: wolniejszy odpływ, bulgotanie, okresowe cofanie się ścieków, a po czasie także zapachy. Zbyt duży spadek bywa bardziej podstępny, bo instalacja na początku wygląda dobrze, ale po kilku miesiącach pojawiają się osady, które trzeba mechanicznie usuwać. Właśnie dlatego przy rurze 110 mm nie szukam „największej możliwej różnicy poziomów”, tylko stabilnej geometrii na całej długości przewodu. Skoro to jasne, trzeba jeszcze wiedzieć, jak taki spadek wyznaczyć bez zgadywania.
Jak wyznaczyć spadek na budowie bez zgadywania
Najprostszy wzór jest banalny: różnica wysokości = długość odcinka × 0,02. Jeśli przewód ma 7 m, potrzebujesz 14 cm spadku. Jeśli ma 4,5 m, różnica poziomów wyniesie 9 cm. Problem nie leży jednak w samym rachunku, tylko w tym, żeby utrzymać ten spadek w realnym montażu, a nie tylko na papierze.
Ja najczęściej sprawdzam trzy rzeczy: przebieg osi, wysokość końców odcinka i to, czy rura nie „siada” na mufach. Niweleta, czyli wysokościowy przebieg przewodu, musi być ciągła. Jedno miejscowe załamanie wystarczy, żeby w środku odcinka powstał przeciwspadek, a wtedy nawet poprawna wartość na początku i końcu nic nie daje.
- Wyznacz rzeczywistą długość odcinka, nie tylko odległość w rzucie na ścianę czy wykop.
- Policz wymaganą różnicę wysokości dla 2%.

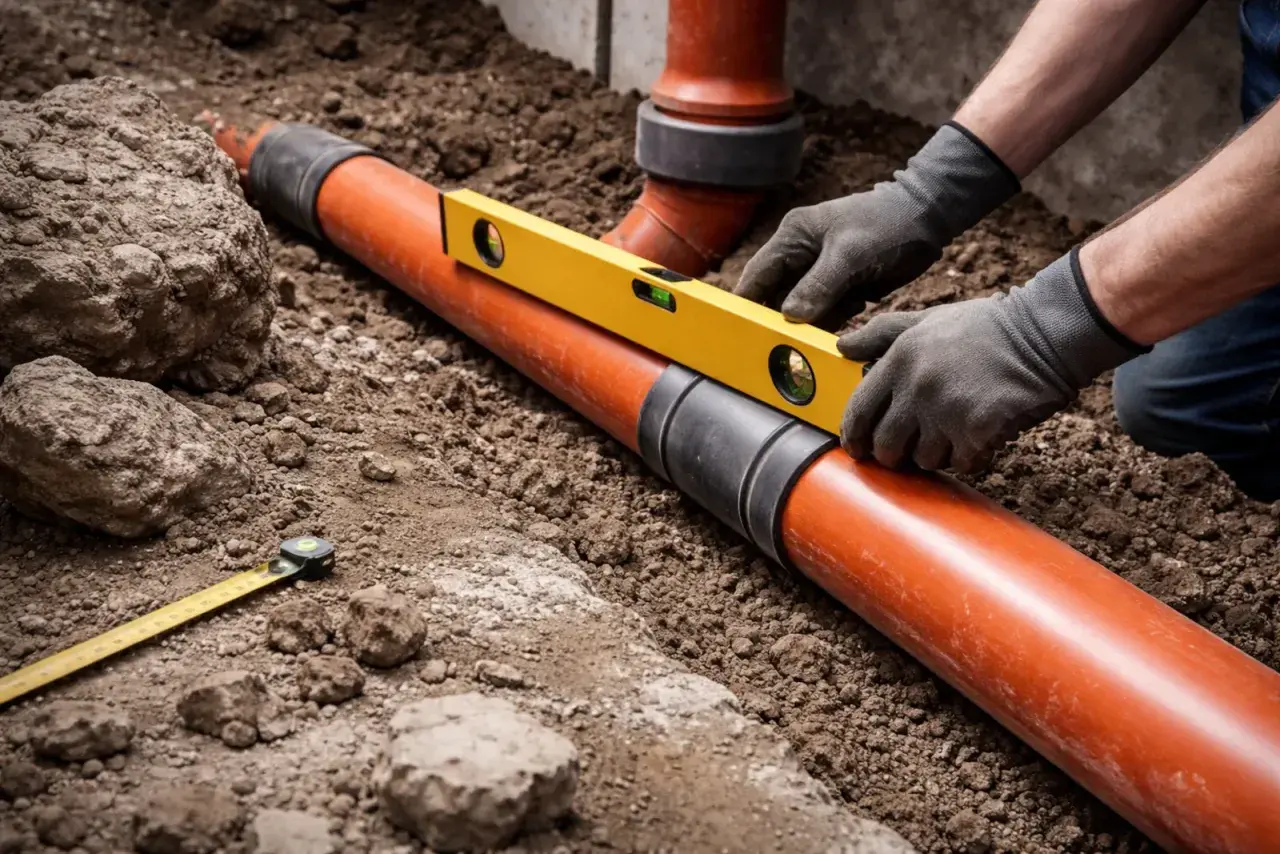

- Oznacz punkty kontrolne na obu końcach i sprawdź je poziomicą laserową albo niwelatorem.
- Kontroluj każdy fragment po ułożeniu, zanim zasypiesz rurociąg.
- Sprawdź, czy rura nie opiera się punktowo na złączkach lub nierównościach podłoża.
W praktyce najpewniejszy jest laser, bo od razu pokazuje odchyłki, których nie widać gołym okiem. Przy krótkich odcinkach wystarczy dobra poziomica z miarką, ale przy dłuższych podejściach nie ryzykowałbym pracy bez dokładniejszego pomiaru. Gdy spadek jest już policzony i ustawiony, pojawia się kolejne pytanie: czy zawsze trzeba trzymać się tej samej wartości, czy są sytuacje, w których układ trzeba zmienić zamiast upierać się przy 2%?
Kiedy warto zejść z 2% albo zmienić układ
Nie każda instalacja daje komfortowy margines wysokościowy. I tu ważna uwaga: nie schodzę z 2% tylko po to, żeby „zmieścić rurę”, jeśli nie ma ku temu technicznego uzasadnienia. Zwykle lepszym ruchem jest korekta trasy, dodanie rewizji albo zmiana sposobu prowadzenia przewodu niż przypadkowe skracanie spadku do 1% czy mniej.
Są jednak sytuacje, w których projektant albo producent systemu dopuszcza inne rozwiązanie. Dzieje się tak na przykład przy układach zewnętrznych, bardzo długich odcinkach albo tam, gdzie hydraulika całej instalacji została policzona inaczej niż w typowym pionie i poziomie wewnątrz budynku. Wtedy nie wolno traktować 110 mm jak uniwersalnej recepty dla każdego przypadku.
- Jeśli odcinek jest długi, sprawdzam, czy nie da się go podzielić rewizją albo przeprojektować przebiegu.
- Jeśli wysokość jest ograniczona, rozważam zmianę trasy zamiast wymuszania zbyt małego spadku.
- Jeśli instalacja ma wiele kolan, ograniczam liczbę załamań, bo każde z nich zwiększa ryzyko odkładania osadów.
- Jeśli projekt dotyczy sieci zewnętrznej, nie przenoszę automatycznie zasad z kanalizacji wewnętrznej.
- Jeśli grawitacja przestaje mieć sens, lepiej rozważyć rozwiązanie z przepompownią niż tworzyć układ, który będzie się zapychał.
To jest moment, w którym doświadczenie instalatora naprawdę robi różnicę. Na rysunku wiele rzeczy wygląda poprawnie, ale w wykopie okazuje się, że kilka centymetrów brakuje do sensownego przebiegu. Wtedy lepiej podjąć decyzję od razu niż liczyć na to, że przewód „sam się ułoży”. Ostatni krok to kontrola przed zasypaniem, bo po zamknięciu wykopu poprawki są już wielokrotnie droższe.
Co sprawdzić przed zasypaniem rury 110 mm
Zanim przysypię instalację, zawsze robię szybki przegląd całego odcinka. To prosty etap, ale właśnie on najczęściej decyduje o tym, czy kanalizacja będzie działać bezproblemowo przez lata, czy zacznie wracać do tematu po pierwszym sezonie użytkowania. Najważniejsze jest to, by nie oceniać spadku wyłącznie na końcach rury.
- Sprawdzam ciągłość spadku na całej długości przewodu.
- Kontroluję, czy nie ma miejscowych zapadnięć przy złączkach i mufach.
- Oglądam połączenia pod kątem szczelności i poprawnego osadzenia.
- Upewniam się, że rewizje i elementy czyszczące pozostają dostępne.
- Robię próbę przepływu, żeby zobaczyć, czy woda nie zostaje w przewodzie.
Jeśli mam jedną praktyczną radę do zapamiętania, to właśnie tę: przy rurze 110 mm trzymaj się 2% jako punktu odniesienia, ale zawsze patrz na całą geometrię instalacji, a nie tylko na samą liczbę. Najwięcej problemów powoduje nie zły materiał ani przypadkowy detal, tylko kilka milimetrów błędu powtarzanych na każdym połączeniu. W kanalizacji to właśnie suma drobnych odchyleń decyduje o tym, czy przewód będzie działał cicho i pewnie, czy zacznie domagać się interwencji.
