Precyzyjne wytyczenie narożników fundamentu decyduje o tym, czy ściany wyjdą równo, a szalunek nie będzie wymagał nerwowych poprawek. Metoda na kąt prosty 60 80 100 opiera się na prostym trójkącie pitagorejskim, więc pozwala szybko ustawić geometrię bez drogiego sprzętu i bez zgadywania. Poniżej pokazuję, jak działa ten układ, gdzie naprawdę przydaje się przy fundamentach, jak go zastosować krok po kroku i jakie błędy najczęściej psują pomiar.
Najpewniejszy efekt daje właściwa skala, dokładny pomiar i kontrola całego obrysu
- Układ 60-80-100 działa, bo spełnia zależność Pitagorasa: 60² + 80² = 100².
- Na większych fundamentach lepiej skalować proporcje niż trzymać się krótkiego odcinka.
- Po ustawieniu jednego narożnika zawsze sprawdzam też przekątne całego obrysu.
- Najczęstsze problemy robią luźny sznurek, zły odczyt miarki i zbyt mała skala pomiaru.
- To świetna metoda kontrolna, ale nie zastępuje formalnego tyczenia tam, gdzie jest wymagane.
Dlaczego ten trójkąt daje pewny kąt prosty
Sekret jest banalny, ale na budowie bardzo użyteczny: jeśli trzy boki trójkąta mają proporcję 60, 80 i 100, to mamy do czynienia z trójkątem prostokątnym. W praktyce oznacza to, że bok o długości 100 tworzy przeciwprostokątną, a kąt naprzeciwko niej ma dokładnie 90 stopni. To nie jest „orientacyjne” ustawienie, tylko zwykłe zastosowanie twierdzenia Pitagorasa.
Ja traktuję ten układ jako większą wersję klasycznej proporcji 3:4:5. Liczby są inne, ale zasada ta sama: liczy się stosunek boków, a nie konkretna jednostka. Możesz pracować w centymetrach, metrach albo na sznurku z oznaczeniami, o ile zachowasz ten sam podział. Na małym narożniku 60-80-100 cm działa świetnie, a na większym obrysie lepiej od razu przeskalować proporcje, żeby ograniczyć błąd odczytu. To prowadzi wprost do pytania, gdzie taka metoda daje największą korzyść przy fundamentach.
Gdzie na fundamentach sprawdza się najlepiej
W fundamentach najczęściej używam tej metody do ustawiania narożników ław, sprawdzania prostokątnego obrysu płyty oraz do korekty szalunków, zanim beton zacznie narzucać własne poprawki. To dobry sposób również wtedy, gdy rozstawiasz paliki i chcesz upewnić się, że oś budynku nie „uciekła” o kilka centymetrów na długości ściany. Przy prostym garażu, tarasie albo przybudówce ten pomiar daje szybki i czytelny wynik.
Największą zaletą jest to, że metoda nie wymaga zaawansowanego sprzętu. Wystarczy miarka, sznurek i coś do stabilnego zaznaczenia punktów, czyli zwykle paliki lub gwoździe w deskowaniu. Na większych obrysach lepiej działa dłuższa skala, bo ten sam błąd ręki mniej zaburza wynik końcowy. Jeśli jednak fundament jest już rozrysowany geodezyjnie albo inwestycja wymaga formalnego tyczenia, traktuję tę technikę jako kontrolę wykonawczą, a nie zastępstwo dla właściwego wyznaczenia osi. Żeby dobrze z niej skorzystać, trzeba jeszcze przejść przez sam pomiar bez pośpiechu.

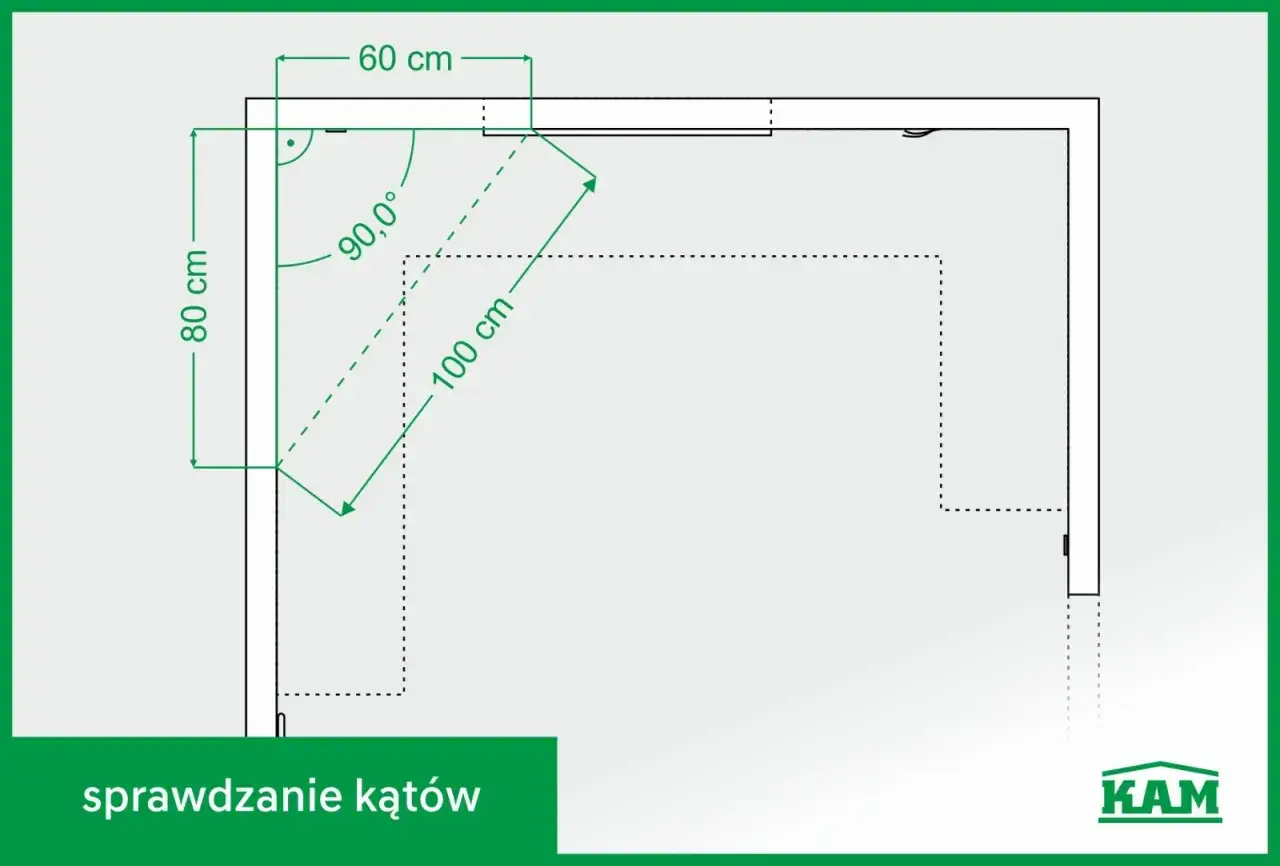

Jak wyznaczam narożnik krok po kroku
Najpierw ustawiam jeden bok jako bazę. Jeśli pracuję na sznurku traserskim, napinam go tak, żeby nie zwisał i nie pracował pod palcem. Potem zaznaczam punkt narożnika oraz dwa kierunki, między którymi chcę uzyskać kąt prosty. Na jednym ramieniu odmierzam 60 cm, na drugim 80 cm, a następnie sprawdzam odległość między tymi dwoma punktami. Jeżeli wynosi dokładnie 100 cm, narożnik jest ustawiony prawidłowo.
Na większych fundamentach robię to samo, tylko w większej skali. Często wybieram długości rzędu kilku metrów, bo wtedy łatwiej utrzymać dokładność i szybciej wychwycić błąd. W praktyce najważniejsze są trzy rzeczy: sztywne punkty odniesienia, równe napięcie sznurka i powtórzenie pomiaru z drugiej strony. Po ustawieniu jednego narożnika nie kończę pracy. Sprawdzam jeszcze drugi narożnik i przekątne całego obrysu, bo prosty pojedynczy kąt nie gwarantuje jeszcze idealnego prostokąta. Kiedy te trzy elementy się zgadzają, można spokojniej przejść do deskowania i zbrojenia.
Najczęstsze błędy, które psują wynik
Najwięcej problemów widzę wtedy, gdy ktoś mierzy „na oko” albo zakłada, że luźny sznurek da taki sam wynik jak napięty. Nie da. Przy fundamentach nawet niewielkie przesunięcie punktu odniesienia potrafi rozjechać cały obrys, a potem poprawki robią się coraz większe. Drugi klasyczny błąd to zbyt krótka skala. Jeśli próbujesz ustawić duży narożnik na odcinkach, które są za małe w stosunku do całej konstrukcji, łatwiej o błąd względny.
- Luźny sznurek daje fałszywy odczyt, bo zmienia długość roboczą.
- Przestawiony palik niszczy cały pomiar, nawet jeśli sam trójkąt był dobrze złożony.
- Odczyt pod kątem zawyża albo zaniża wynik, zwłaszcza przy miarce zwijanej.
- Zbyt mała skala zwiększa wpływ każdego milimetra błędu.
- Brak kontroli przekątnych może ukryć to, że obrys nie jest prostokątem.
Ja zawsze robię drugi pomiar po chwili, najlepiej z innego kierunku. To niewielka strata czasu, a często wychwytuje błąd, który na etapie betonu byłby już kosztowny. Mając to w głowie, warto jeszcze porównać tę metodę z innymi sposobami ustawiania prostych narożników.
Jak 60-80-100 wypada wobec innych metod
Nie każda sytuacja na budowie wymaga tego samego narzędzia. Czasem szybciej działa węgielnica, czasem przydaje się laser, a czasem klasyczny trójkąt z miarki i sznurka daje najpewniejszy wynik przy małym koszcie. Dla fundamentów najważniejsze jest to, żeby wybrać metodę adekwatną do skali obiektu, a nie tę, która brzmi najbardziej nowocześnie.
| Metoda | Plusy | Minusy | Kiedy ją wybrać |
|---|---|---|---|
| Układ 60-80-100 | Tani, prosty, działa bez zasilania i dobrze skaluje się do większych obrysów | Wymaga dokładnego pomiaru i stabilnych punktów odniesienia | Fundamenty, szalunki, narożniki obrysu, kontrola geometrii |
| Układ 3-4-5 | Najłatwiejszy do zapamiętania, powszechnie znany | Przy małej skali łatwo o błąd odczytu | Mniejsze prace, szybkie sprawdzenie kąta, prostsze układy |
| Węgielnica budowlana | Bardzo szybka przy krótkich odcinkach | Ma ograniczony zasięg | Małe korekty, stolarka, lokalne poprawki |
| Laser krzyżowy | Wygodny, powtarzalny, szybki w użyciu | Wymaga sprzętu i bywa mniej komfortowy na otwartej budowie | Wnętrza, remonty, kontrola osi i poziomów |
W praktyce nie wybieram jednej metody „na zawsze”. Dla fundamentów często najlepsze jest połączenie: najpierw sznurek i proporcje, potem kontrola przekątnych, a na końcu szybkie sprawdzenie laserem albo węgielnicą tam, gdzie to przyspiesza pracę. Taki układ daje więcej pewności niż poleganie na jednym narzędziu.
Co sprawdzam przed zalaniem betonu
Tu nie ma miejsca na improwizację. Zanim zamknę deskowanie, sprawdzam jeszcze raz wszystkie narożniki, napięcie sznurka i zgodność przekątnych. Jeśli obrys ma być prostokątem, obie przekątne powinny być takie same. Gdy różnią się choćby wyraźnie, nie zakładam, że „beton to skoryguje”. Beton niczego nie skoryguje, tylko utrwali błąd.
- Powtarzam pomiar dwóch sąsiednich boków.
- Sprawdzam obie przekątne całego obrysu.
- Kontroluję, czy paliki i sznurek nie przesunęły się przy chodzeniu po wykopie.
- Porównuję wynik z projektem i osiami wytyczonymi na działce.
- Przed samym betonowaniem robię jeszcze jedno szybkie sprawdzenie z innej strony.
Jeśli miałbym zostawić tylko jedną praktyczną radę, brzmiałaby tak: najpierw ustaw proporcję, potem potwierdź przekątne, a dopiero na końcu zamykaj fundament. To właśnie ten porządek pracy sprawia, że metoda 60-80-100 jest tak użyteczna na budowie. Dobrze ustawiony narożnik oszczędza czas, materiał i poprawki, a przy fundamentach to zwykle najtańsza kontrola, jaką można zrobić.
