Solidne połączenie ściany z resztą konstrukcji zaczyna się od górnego elementu, który zbiera obciążenia i porządkuje pracę całego układu. W konstrukcjach drewnianych i szkieletowych oczep jest jednym z tych detali, których nie widać po wykończeniu, a które w praktyce decydują o sztywności, prostoliniowości i bezpieczeństwie. W tym tekście wyjaśniam, jak działa ten element, z czym go łączyć, z jakiego materiału go wykonać i jakie błędy najczęściej psują cały efekt.
Najważniejsze informacje o górnym elemencie ściany i słupów
- To pozioma belka spinająca górę ściany albo głowice słupów.
- Przenosi obciążenia z dachu i stropu dalej na konstrukcję nośną oraz fundament.
- W lekkich konstrukcjach często stosuje się rozwiązanie podwójne, bo poprawia pracę całego układu.
- Dobór przekroju zależy od rozpiętości, obciążeń, materiału i projektu, a nie od samego przyzwyczajenia wykonawcy.
- Największe ryzyko tworzą błędy montażowe: brak poziomu, słabe łączenia i zbyt wilgotne drewno.
Po co w konstrukcji jest górna belka ściany

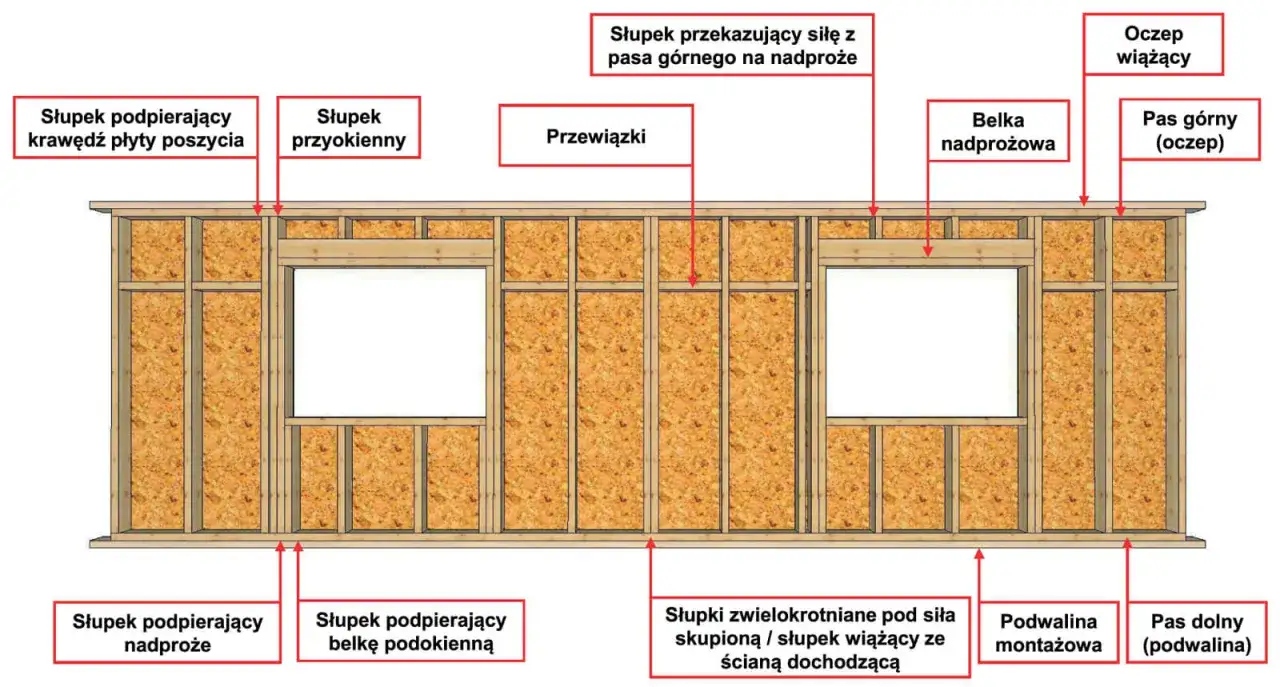

Patrzę na ten element przede wszystkim jak na spięcie całej ściany. To on porządkuje układ słupków, trzyma ich górne końce w jednej linii i pomaga rozłożyć obciążenia z dachu albo stropu na większą liczbę podpór. Dzięki temu siły nie trafiają w jeden punkt, tylko rozchodzą się po całym szkielecie.
W budownictwie drewnianym taka belka nie jest ozdobą ani dodatkiem „na wszelki wypadek”. Jej rola jest bardzo konkretna: usztywnia ścianę, ogranicza jej wyboczenie i daje pewne oparcie dla kolejnych warstw konstrukcji. W budynkach słupowo-ryglowych podobny element zamyka słupy od góry i tworzy czytelną linię, na której opiera się reszta układu.
W praktyce najważniejsze jest to, że górny detal nie pracuje samodzielnie. Ma sens tylko wtedy, gdy współgra ze słupkami, podwaliną, łącznikami i fundamentem. I właśnie dlatego, zanim zamówię drewno albo zamknę projekt wykonawczy, patrzę na całą drogę przenoszenia obciążeń, nie na jeden przekrój wyrwany z kontekstu. To prowadzi już prosto do fundamentu i sposobu podparcia całej ściany.
Jak ten detal współpracuje z fundamentem i stropem
Jeżeli fundament jest nierówny, źle wypoziomowany albo ma źle wyprowadzone osie, górna belka nie naprawi problemu. Ona może rozłożyć obciążenia, ale nie skoryguje błędu w posadowieniu. Dlatego w domu szkieletowym czy lekkiej konstrukcji drewnianej fundament trzeba traktować jako pierwszy etap precyzji, a nie tylko jako „beton pod budynek”.

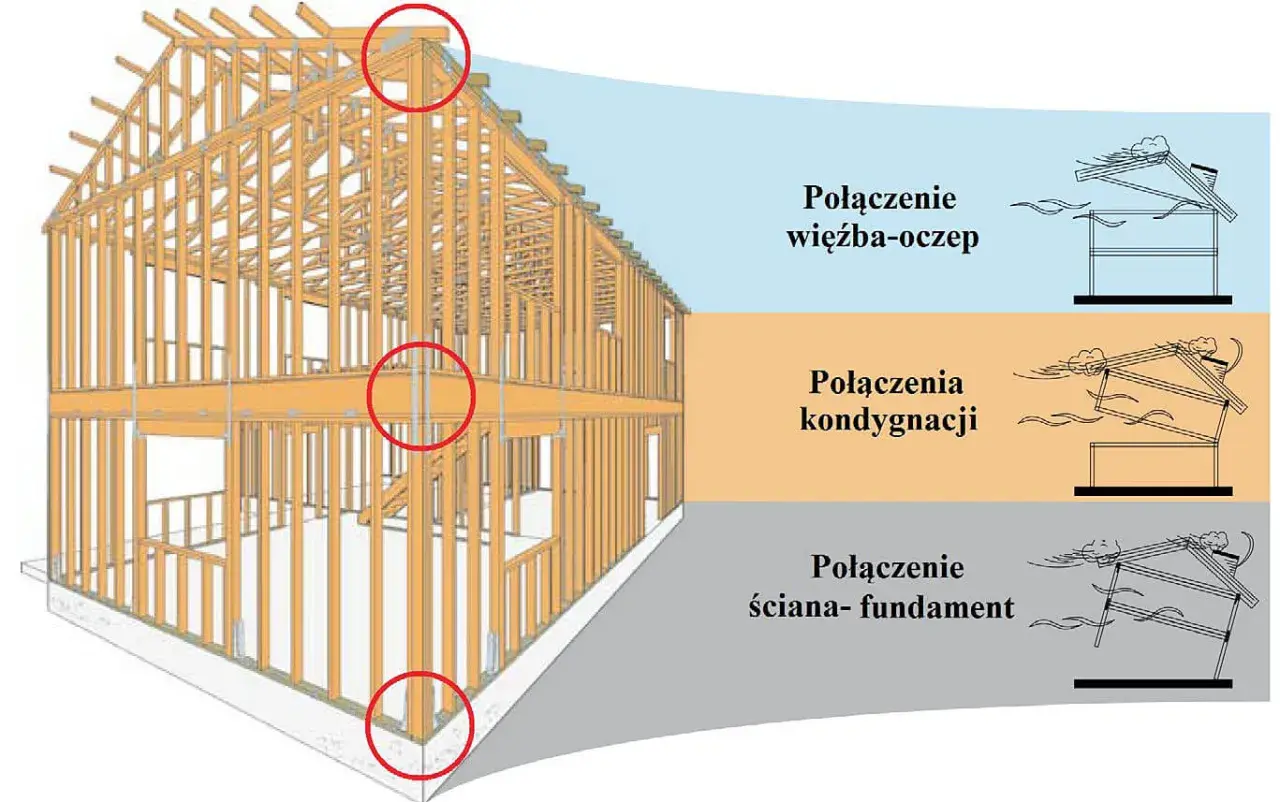

Najprostszy schemat pracy wygląda tak: dach lub strop obciąża słupki, słupki przekazują siły na podwalinę, ta trafia do kotew i dalej do fundamentu. Górna belka domyka ten układ od góry i stabilizuje go na poziomie ściany. Jeśli konstrukcja stoi na słupach, detal na ich głowicach działa podobnie: zbiera obciążenia i przekazuje je do punktów podparcia oraz stóp fundamentowych.
Warto pamiętać o trzech rzeczach, które z perspektywy wykonawczej robią największą różnicę:
- oś słupa i oś stopy muszą się zgadzać, bo przesunięcie wymusza niekorzystne kombinacje sił;
- podwalina musi być dobrze odizolowana od wilgoci, bo drewno nie lubi stałego kontaktu z mokrym betonem;
- łączniki w strefie fundamentu muszą być dobrane do obciążeń, a nie do tego, co akurat zostało na budowie.
Jeśli ten układ jest poprawny, cała ściana pracuje spokojniej, a strop i dach mają pewne oparcie. Kiedy wiem już, jak obciążenia schodzą w dół, przechodzę do samego materiału, bo od niego zależy sztywność i odporność na odkształcenia.
Z jakich materiałów robi się ją najczęściej
W lekkiej konstrukcji drewnianej najczęściej spotykam drewno konstrukcyjne klasy C24 albo elementy KVH. Przy większych obciążeniach albo dłuższych odcinkach sens mają materiały klejone: BSH lub LVL. W budynkach murowanych i żelbetowych odpowiednikiem bywa wieniec albo belka żelbetowa, ale to już inna technologia pracy, inny etap robót i inne wymagania wykonawcze.
| Materiał | Kiedy ma sens | Co daje | Na co uważać |
|---|---|---|---|
| Drewno C24 / KVH | Standardowe ściany szkieletowe i lekkie układy słupowe | Prosty montaż, dobra dostępność, rozsądny koszt | Wymaga suchego, prostego i dobrze zabezpieczonego materiału |
| BSH / LVL | Większe obciążenia, większe rozpiętości, bardziej wymagające detale | Lepsza stabilność wymiarowa i większa nośność | Wyższy koszt i konieczność precyzyjnego projektu |
| Żelbet | Technologia murowana lub układy z wieńcem konstrukcyjnym | Duża sztywność i dobra praca w masywniejszych budynkach | Więcej robót mokrych, szalowanie i czas dojrzewania betonu |
| Stal | Smukłe podpory, konstrukcje specjalne, detale punktowe | Mały przekrój przy dużej wytrzymałości | Trzeba pilnować korozji, ognia i połączeń z innymi materiałami |
W lekkich ścianach często spotyka się też układ z dwóch desek o przekroju około 38 x 140 mm, ale traktuję to jako przykład, nie jako uniwersalny przepis. Ostateczny przekrój wynika z projektu, obciążenia od dachu lub stropu, rozstawu słupków i sposobu połączenia naroży. To ważne, bo ten sam materiał może pracować świetnie w jednej ścianie i być za słaby w drugiej. Dobór materiału ma sens dopiero wtedy, gdy wiadomo, jak zamierza się go złożyć i czym połączyć poszczególne fragmenty.
Jak ten element dobrać i zmontować bez późniejszych problemów
W praktyce zaczynam od trzech pytań: jaka jest technologia budynku, jakie obciążenia ma przejąć górna belka i czy detal będzie współpracował z oknami, narożami oraz stropem. To brzmi prosto, ale właśnie na tym etapie najczęściej pojawiają się kosztowne skróty. Jeśli ktoś zmniejsza przekrój „bo tak wyjdzie taniej”, zwykle przenosi problem na później.
- Dobieram przekrój do ściany i obciążeń - w lekkiej konstrukcji nie ma miejsca na przypadkową grubość, bo każdy milimetr ma znaczenie dla sztywności i oparcia kolejnych warstw.
- Sprawdzam wilgotność i jakość drewna - do takich zastosowań najlepiej nadaje się materiał suszony komorowo, zwykle w zakresie około 15-18% wilgotności.
- Planuję łączenia przed montażem - połączenia powinny wypadać tam, gdzie konstrukcja najlepiej je przyjmie, a nie tam, gdzie akurat „wyszło” na placu budowy.
- Dbam o ciągłość układu - w narożach, przy otworach i na styku z inną ścianą detal nie może się urywać bez uzasadnienia projektowego.
- Kontroluję poziom i prostoliniowość - krzywy montaż na górze szybko mści się na stropie, okładzinach i wykończeniu wnętrz.
Z doświadczenia wiem, że na tym etapie nie chodzi o „ładny detal na papierze”, tylko o przewidywalność na budowie. Im prostszy i czytelniejszy układ połączeń, tym mniejsze ryzyko, że po roku pojawią się pęknięcia, skrzypienie albo lokalne odkształcenia. Na tym etapie najwięcej kosztują drobiazgi, bo to właśnie one decydują, czy konstrukcja przeżyje sezon czy cały okres użytkowania budynku.
Najczęstsze błędy, które osłabiają całą konstrukcję
Najgorsze błędy przy tym detalu rzadko wyglądają spektakularnie na budowie. Częściej są ciche i „techniczne”, a ich skutki wychodzą dopiero później. Właśnie dlatego wolę je wyłapywać od razu, zanim ściana zostanie zamknięta płytą, ociepleniem albo zabudową.
| Błąd | Co się dzieje w praktyce | Jak temu zapobiec |
|---|---|---|
| Zły poziom podwaliny lub stóp | Belka pracuje nierówno, a obciążenia rozchodzą się punktowo | Kontrola niwelacją jeszcze przed montażem ścian |
| Zbyt wilgotne drewno | Skurcz, paczenie i rozchodzenie się połączeń po wyschnięciu | Używać materiału suszonego komorowo i składować go w suchych warunkach |
| Słabe lub przypadkowe łączniki | Konstrukcja traci sztywność przy obciążeniu wiatrem lub od stropu | Stosować łączniki z projektu, a nie „zapasowe” z innego systemu |
| Przerwanie ciągłości w narożach | Układ nie spina się tak, jak powinien, i pojawia się lokalne osłabienie | Zaplanować naroża i strefy połączeń przed prefabrykacją lub montażem |
| Brak ochrony przed wilgocią od fundamentu | Drewno pracuje w warunkach, do których nie zostało przewidziane | Wykonać skuteczną izolację poziomą i nie dopuszczać do zawilgocenia styku |
Do tego dochodzi jeszcze jeden błąd, który widzę zaskakująco często: próba „naprawienia” źle zaprojektowanego układu na etapie montażu. Jeśli detal nie pasuje do obciążeń albo do osi fundamentu, nie rozwiązuje się tego podcinaniem, dorabianiem podkładek czy przypadkowym wzmocnieniem na końcu budowy. Taki ruch zwykle tylko maskuje problem. Gdy te detale są dopilnowane, konstrukcja przestaje być zbiorem części, a zaczyna działać jak jeden spójny układ.
Co sprawdzam przed zamknięciem prac i odbiorem
Przed odbiorem patrzę na ten fragment bardzo przyziemnie: nie na opis w katalogu, tylko na to, czy rzeczywiście robi to, co powinien. Najpierw sprawdzam zgodność z projektem, potem wykonanie, a na końcu warunki, w jakich element będzie pracował przez lata. To zwykle wystarcza, żeby oddzielić dobre rozwiązanie od ładnie wyglądającego kompromisu.
- Czy materiał ma właściwą klasę i jest zgodny z dokumentacją.
- Czy przekrój i sposób połączenia odpowiadają obciążeniom, a nie tylko wymiarowi „na oko”.
- Czy osie słupów, belek i fundamentu są ze sobą zgodne.
- Czy połączenie z fundamentem jest zabezpieczone przed wilgocią.
- Czy nie ma miejscowego skręcenia, wybrzuszenia albo luzu w łącznikach.
- Czy otwory, naroża i miejsca pod strop mają zachowaną ciągłość konstrukcyjną.
Jeżeli miałbym zostawić jedną praktyczną myśl, byłaby taka: dobrze zaprojektowany i poprawnie zamontowany detal tego typu nie przyciąga uwagi. Po prostu pracuje cicho, równo i bez niespodzianek. A jeśli którykolwiek z opisanych warunków nie jest spełniony, warto wrócić do projektu i fundamentu, zanim problem zamieni się w kosztowną poprawkę.
