Dobrze zaprojektowany nawiew w kotłowni decyduje nie tylko o komforcie, ale też o bezpieczeństwie i stabilnej pracy kotła. W praktyce najwięcej wątpliwości budzi zetka do kotłowni: kiedy jest potrzebna, jak ma być poprowadzona i dlaczego nie wystarczy zwykła kratka w ścianie. Poniżej rozkładam to na konkretne rozwiązania, wymagania i błędy, które najczęściej wychodzą dopiero po uruchomieniu instalacji.
Najważniejsze rzeczy o nawiewie do kotłowni
- Zetka to kanał nawiewny w kształcie litery Z, który doprowadza powietrze z zewnątrz do niskiej strefy kotłowni.
- Najczęściej ma sens w piwnicach i tam, gdzie prosty otwór ścienny dawałby zbyt zimny, uciążliwy nawiew.
- W kotłowni na paliwo stałe i olej opałowy trzeba zapewnić zarówno nawiew, jak i wywiew powietrza.
- W obowiązujących przepisach dla małych kotłów na paliwo stałe pojawiają się konkretne wartości, m.in. 10 m3/h na 1 kW i kubatura 4 m3/kW dla urządzeń do 10 kW.
- W kotłowni z kotłem gazowym z zamkniętą komorą spalania kanał typu Z zwykle nie jest potrzebny do spalania, ale wentylacja pomieszczenia nadal musi działać poprawnie.
- Największe problemy robią: za mały przekrój, zbyt wiele załamań, zamykana kratka i łączenie kotłowni z innymi przewodami.
Czym jest kanał zetowy i kiedy ma sens w kotłowni
Najprościej mówiąc, kanał zetowy to sposób doprowadzenia powietrza z zewnątrz do dolnej części pomieszczenia bez robienia prostego otworu, przez który zimne powietrze wpadałoby od razu na użytkownika albo wychładzało całą kotłownię. Nazwa bierze się z przebiegu kanału, który przypomina literę Z. Ja traktuję go jako praktyczny kompromis: ma dostarczyć powietrze tam, gdzie jest potrzebne, ale nie zamienić kotłowni w lodówkę.
Taki układ ma największy sens wtedy, gdy kocioł stoi w piwnicy, pomieszczenie ma ścianę zewnętrzną i trzeba sprowadzić nawiew nisko, blisko podłogi. Dobrze sprawdza się też tam, gdzie prosty nawiew przez ścianę byłby technicznie możliwy, ale w praktyce powodowałby zbyt silny przeciąg. Właśnie dlatego o zetce mówi się najczęściej przy kotłowniach na paliwo stałe, rzadziej przy nowoczesnych układach gazowych z zamkniętą komorą spalania.
Warto od razu rozdzielić dwie rzeczy: powietrze do spalania i wentylację samego pomieszczenia. To nie zawsze jest to samo, a mieszanie tych pojęć prowadzi do błędów na etapie projektu i wykonania. Gdy to rozróżnienie jest jasne, łatwiej ocenić, czy zetka rzeczywiście jest potrzebna, czy wystarczy inny układ nawiewu. I właśnie do tego prowadzi kolejny krok, czyli sprawdzenie, jak ten kanał zachowuje się w różnych typach kotłowni.

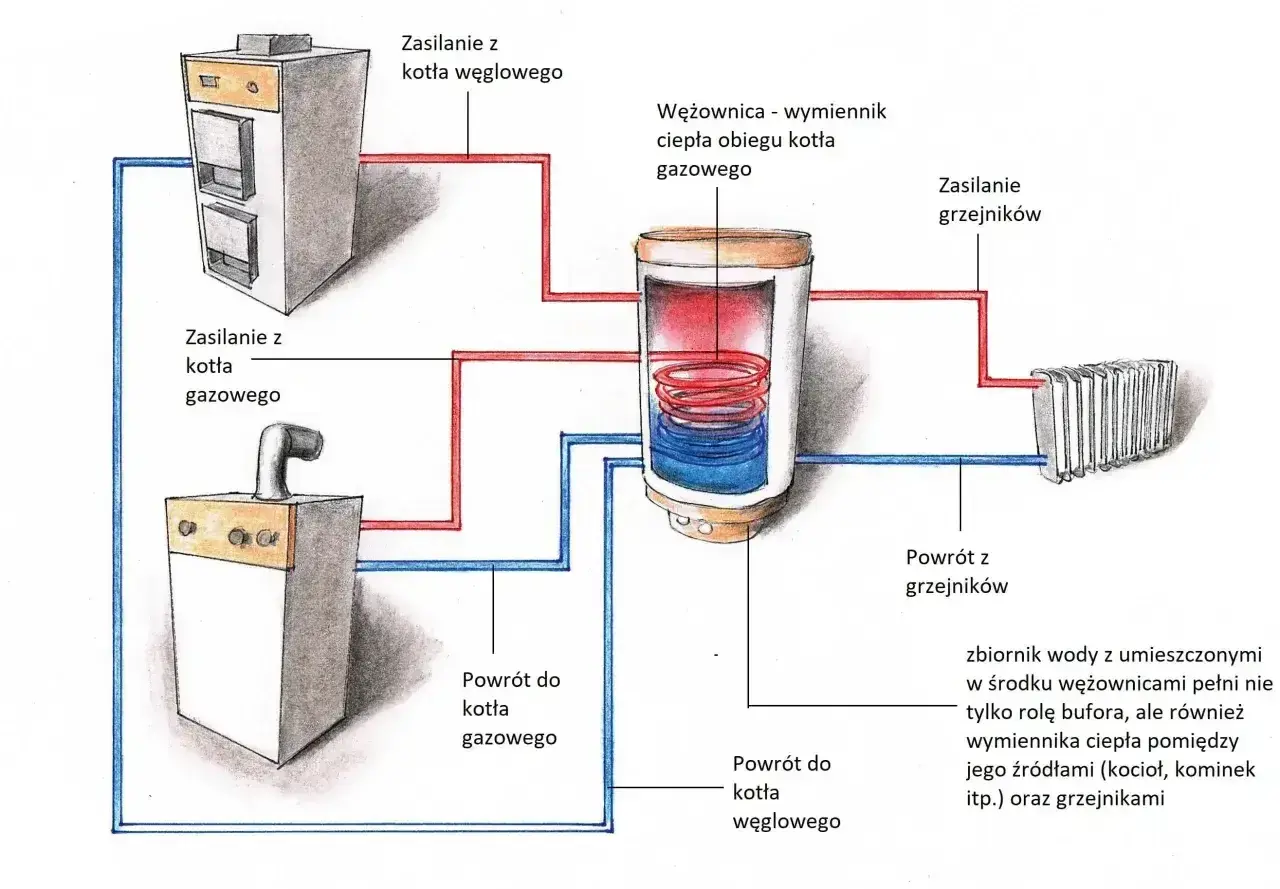

Jak działa taki nawiew w różnych układach kotłowni
Najważniejsza zasada jest prosta: świeże powietrze powinno trafić tam, gdzie kocioł i wentylacja naprawdę go potrzebują, ale bez niepotrzebnego wychładzania całego pomieszczenia. Dlatego kanał prowadzi się zwykle od ściany zewnętrznej w taki sposób, by nawiew pojawiał się nisko, a nie wysoko pod stropem.
| Układ kotłowni | Jaką rolę pełni kanał zetowy | Na co zwrócić uwagę |
|---|---|---|
| Kotłownia w piwnicy | Doprowadza powietrze z zewnątrz do dolnej strefy pomieszczenia, gdzie jest najbardziej potrzebne do spalania. | Trasa kanału powinna być możliwie krótka, a wlot zewnętrzny zabezpieczony przed śniegiem, wodą i zabrudzeniami. |
| Kotłownia na parterze z ścianą zewnętrzną | Pomaga uniknąć bezpośredniego, zimnego podmuchu z prostego otworu w ścianie. | Jeśli kanał jest zbyt długi albo pełen ostrych załamań, spada jego skuteczność. |
| Kotłownia z kotłem gazowym z zamkniętą komorą spalania | Zwykle nie jest potrzebny do spalania, bo powietrze i spaliny prowadzi przewód koncentryczny. | Nie wolno jednak zakładać, że skoro kocioł ma zamkniętą komorę, to całe pomieszczenie nie wymaga wentylacji. |
| Kotłownia na olej opałowy | Ułatwia zapewnienie nawiewu i wywiewu bez wychładzania strefy pracy. | Tu szczególnie ważne są zgodność z projektem i stabilna wymiana powietrza w całym pomieszczeniu. |
W praktyce dobrze zaprojektowany kanał ma działać bez „kombinowania” przez użytkownika. Jeśli ktoś musi sezonowo przytykać kratkę, żeby w kotłowni nie było zimno, to znaczy, że projekt był zrobiony pod wygodę na papierze, a nie pod realną pracę instalacji. Z tego miejsca przechodzę do liczb, bo właśnie one najczęściej rozstrzygają, czy rozwiązanie jest poprawne.
Jakie liczby trzeba uwzględnić przy projekcie
W kotłowni nie wystarczy powiedzieć, że „będzie jakaś wentylacja”. Trzeba jeszcze dobrać przekrój, wysokość, lokalizację i rodzaj nawiewu do konkretnego źródła ciepła. Obowiązujące przepisy i praktyka projektowa dają tu całkiem czytelne punkty odniesienia.
| Rodzaj instalacji | Najważniejszy parametr | Praktyczny wniosek |
|---|---|---|
| Kocioł na paliwo stałe do 10 kW | Kubatura co najmniej 4 m3/kW, ale nie mniej niż 30 m3; dopływ powietrza do spalania co najmniej 10 m3/h na 1 kW. | Mała kotłownia nie może być „na styk”. Jeżeli nie ma zapasu kubatury i nawiewu, spalanie szybko staje się niestabilne. |
| Kotłownia na paliwo stałe | W praktyce projektowej często przyjmuje się nawiew o przekroju co najmniej 200 cm2, a przy większych mocach także zasadę 5 cm2 na 1 kW. | Przy większych mocach jeden mały otwór już nie wystarcza. Dla przykładu 120 kW oznacza nawiew rzędu 600 cm2, czyli np. 30 x 20 cm. |
| Kotłownia z kotłem olejowym | Wysokość pomieszczenia nie mniejsza niż 2,2 m, kubatura nie mniejsza niż 8 m3. | Tu liczy się nie tylko sam nawiew, ale cała geometria pomieszczenia i sprawna wymiana powietrza. |
| Magazyn oleju opałowego | Wentylacja nawiewno-wywiewna zapewniająca 2 do 4 wymian powietrza na godzinę. | Jeśli kotłownia ma też funkcję magazynową, nie wolno jej traktować jak zwykłego schowka. |
| Kocioł gazowy z zamkniętą komorą spalania typu C | Może być instalowany niezależnie od rodzaju wentylacji pomieszczenia, jeśli zastosowano przewód koncentryczny powietrzno-spalinowy. | W takim układzie zetka zwykle nie jest potrzebna jako dopływ powietrza do spalania, ale wentylacja kotłowni nadal pozostaje obowiązkiem projektowym. |
W tych liczbach jest sedno. Zbyt mały przekrój albo zbyt mała kubatura od razu odbija się na pracy kotła, a w skrajnych przypadkach na bezpieczeństwie całego pomieszczenia. Z mojego doświadczenia najczęściej przegrywa nie sam pomysł, tylko niedoszacowanie przepływu albo chęć „estetycznego” zmniejszenia otworu kratką, siatką i regulowaną przesłoną naraz.
Jak zaplanować i wykonać nawiew krok po kroku
Jeśli projektuję taki układ, zaczynam od źródła ciepła, a dopiero potem przechodzę do ściany, materiału i detali montażowych. To ważne, bo w kotłowni nie robi się nawiewu „na oko” pod gotowy otwór, tylko pod wymagany strumień powietrza.
- Sprawdzam typ kotła i jego moc. Inaczej pracuje układ dla małego kotła na paliwo stałe, inaczej dla olejowego, a jeszcze inaczej dla gazowego z zamkniętą komorą spalania.
- Wyznaczam trasę kanału. Im krótsza i prostsza, tym lepiej. Każde załamanie podnosi opory przepływu, więc liczba kolan powinna być ograniczona do minimum.
- Ustawiam wlot zewnętrzny w bezpiecznej strefie. Nie lokuję go tam, gdzie zbiera się śnieg, woda, kurz albo spaliny z innych wyrzutni.
- Prowadzę nawiew do niskiej strefy pomieszczenia. Właśnie tu kanał typu Z ma największy sens, bo doprowadza powietrze tam, gdzie będzie wykorzystane do spalania i wymiany powietrza.
- Dobieram przekrój bez zwężania po drodze. Jeżeli projekt wymaga 200 cm2 albo więcej, to nie „redukuję” tego po montażu, bo kratka nie może dławić przepływu.
- Wykonuję kanał z materiału odpornego i łatwego do czyszczenia. W praktyce najlepiej sprawdzają się rozwiązania, które nie deformują się od temperatury i nie chłoną wilgoci.
- Sprawdzam działanie po uruchomieniu. Zwracam uwagę, czy kocioł nie ma problemu z zapłonem, czy nie pojawia się cofka i czy w kotłowni nie robi się nieprzyjemny przeciąg przy pracy instalacji.
W dobrze wykonanym układzie użytkownik nie myśli o nawiewie na co dzień. Ma po prostu suchą, przewidywalną kotłownię, w której kocioł dostaje tyle powietrza, ile potrzebuje, a pomieszczenie nie wychładza się niepotrzebnie. To dobry moment, żeby spojrzeć na błędy, które najczęściej psują taki efekt.
Najczęstsze błędy, które potem widać po sezonie
Najgorsze błędy w wentylacji kotłowni są podstępne: przez pierwszy tydzień wszystko wygląda poprawnie, a kłopoty pojawiają się dopiero przy mrozach, większym obciążeniu kotła albo po kilku miesiącach pracy. Właśnie dlatego zawsze sprawdzam ten układ krytycznie, a nie „na oko”.
- Za mały przekrój kanału. Kocioł dostaje za mało powietrza, spalanie robi się gorsze, a użytkownik zaczyna szukać winy w piecu, nie w nawiewie.
- Zbyt wiele załamań i długich odcinków. Każdy dodatkowy łuk to większy opór i mniejsza skuteczność całego kanału.
- Zbyt wysoko położony nawiew. Powietrze wpada wtedy nie tam, gdzie trzeba, a w kotłowni robi się nienaturalny ruch mas powietrza.
- Łączenie kotłowni z innymi pomieszczeniami. Kanał od kotłowni powinien pracować dla kotłowni, a nie dla łazienki, garażu albo kuchni.
- Zamykana kratka lub „udomowienie” nawiewu. Jeśli użytkownik może go łatwo przymknąć, wcześniej czy później to zrobi, a instalacja straci założoną wydajność.
- Brak zabezpieczenia przed śniegiem i wodą. Zimą nawiew potrafi zostać przysypany albo zawilgocony, co natychmiast obniża jego drożność.
- Brak izolacji tam, gdzie kanał przechodzi przez chłodną strefę. Kondensacja i wychładzanie to nie detal, tylko realny problem eksploatacyjny.
Najbardziej niebezpieczne jest myślenie, że nawiew można sezonowo „przydławić”, jeśli w kotłowni jest chłodno. W praktyce to zwykle oznacza, że projekt nie uwzględnił komfortu i trzeba go poprawić, a nie że sam nawiew jest zbędny. Z tego powodu warto też porównać zetkę z innymi prostymi rozwiązaniami, zanim wybierze się finalny wariant.
Zetka, kratka czy wentylacja mechaniczna co naprawdę wybrać
Nie każda kotłownia wymaga takiego samego podejścia. W jednym przypadku najlepszy będzie klasyczny kanał zetowy, w innym wystarczy prostszy nawiew ścienny, a czasem projekt wymaga rozwiązania bardziej złożonego. Porównanie tych opcji dobrze pokazuje, gdzie leży praktyczna różnica.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Kanał zetowy | Piwnice, kotłownie z nawiewem z zewnątrz do niskiej strefy, układy, w których trzeba ograniczyć wychładzanie. | Dobrze kieruje powietrze, zmniejsza przeciąg, jest prosty do zrozumienia i serwisowania. | Źle zaprojektowany traci wydajność; wymaga sensownego przekroju i krótkiej trasy. |
| Prosta kratka ścienna | Niewielkie, nieskomplikowane pomieszczenia z krótkim doprowadzeniem powietrza. | Tanio, szybko i bez dużej ilości prac montażowych. | Potrafi dawać zbyt bezpośredni, zimny nawiew i gorszy komfort pracy. |
| Nawiewnik regulowany | Gdy projekt wymaga kontrolowanego dopływu, ale nie chcesz robić dużego, otwartego otworu. | Łatwiejsza regulacja i estetyczniejsze wykończenie. | Nie może ograniczać przepływu poniżej wymaganego minimum. |
| Wentylacja mechaniczna | Tylko wtedy, gdy cały układ jest do tego zaprojektowany i zgodny z typem kotła. | Daje dużą kontrolę nad wymianą powietrza. | Nie jest rozwiązaniem do „dorobienia” w gotowej kotłowni bez analizy całego systemu. |
Moje podejście jest proste: dla zwykłej kotłowni na paliwo stałe lub olej opałowy wybieram rozwiązanie, które najlepiej trzyma wymagany przepływ i nie psuje komfortu w pomieszczeniu. Dla kotła gazowego z zamkniętą komorą spalania nie komplikuję układu bez potrzeby. Ostatni etap to już nie projekt, tylko odbiór i kontrola tego, czy wszystko naprawdę działa tak, jak powinno.
Na odbiorze kotłowni sprawdzam jeszcze te rzeczy
Przed oddaniem kotłowni do użytku robię prostą, ale bardzo skuteczną kontrolę. To moment, w którym najłatwiej wyłapać drobny błąd wykonawczy, zanim zamieni się w problem po pierwszym sezonie grzewczym.
- Sprawdzam, czy nawiew i wywiew nie są połączone z innymi pomieszczeniami.
- Oceniając przepływ, zwracam uwagę, czy kratka, siatka lub osłona nie zmniejszają zbytnio przekroju.
- Patrzę, czy powietrze trafia nisko i nie robi nieprzyjemnego strumienia na poziomie twarzy.
- Kontroluję, czy wlot zewnętrzny nie jest zasłonięty przez śnieg, rośliny, obróbkę elewacji albo elementy terenu.
- Sprawdzam stabilność pracy kotła przy zamkniętych drzwiach kotłowni.
- Przy urządzeniach gazowych i paliwowych oceniam też, czy instalacja ma odpowiednie zabezpieczenia detekcyjne, jeśli są wymagane dla danego układu.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę: nie oszczędzaj na prostym, poprawnym nawiewie, bo źle zrobiona wentylacja wraca jako słabsze spalanie, większe wychłodzenie pomieszczenia i więcej poprawek niż kosztowałby porządny montaż od razu. W kotłowni liczy się nie efekt wizualny, tylko przewidywalna praca całego układu.
