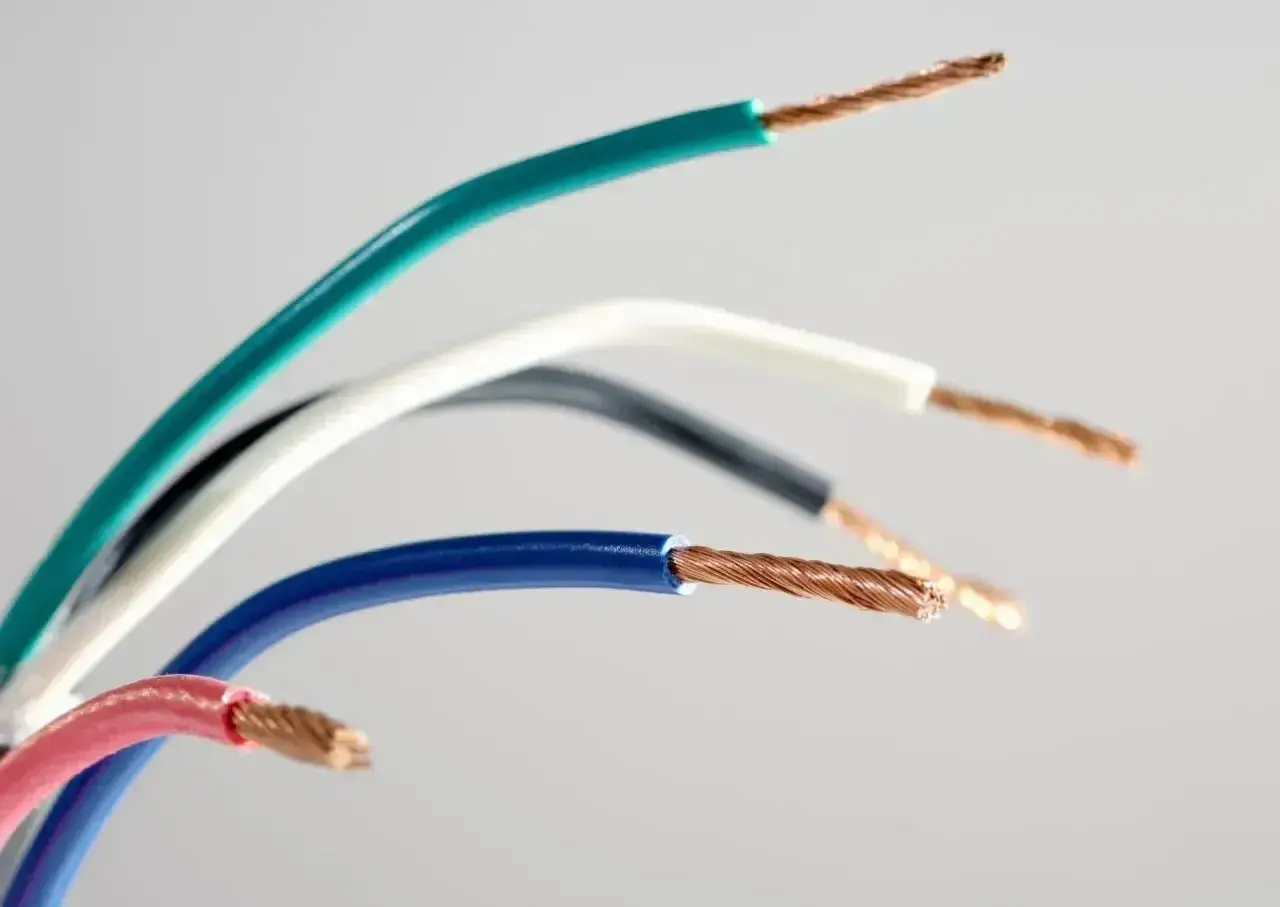

Kolory kabli w gniazdku nie są ozdobą, tylko prostym kodem bezpieczeństwa: pozwalają odróżnić przewód fazowy, neutralny i ochronny, a przy okazji wychwycić instalacje, które były modernizowane albo wykonane niestarannie. W polskich domach najczęściej spotkasz układ brązowy-czarny-szary dla fazy, niebieski dla neutralnego i żółto-zielony dla ochronnego, ale w starszych budynkach zdarzają się wyjątki. Poniżej wyjaśniam, jak ten układ czytać w praktyce, czego nie wolno zakładać na oko i kiedy bez pomiaru lepiej nie ruszać puszki.
Najważniejsze zasady, które warto mieć w głowie przed pracą przy gniazdku
- Żółto-zielony to przewód ochronny PE i nie powinien pełnić innej funkcji.
- Niebieski oznacza przewód neutralny N.
- Brązowy, czarny lub szary to przewód fazowy L.
- W starszych instalacjach kolory mogą nie odpowiadać współczesnemu standardowi, więc sam kolor nie zastępuje pomiaru.
- Jeśli pojawia się PEN, masz do czynienia z układem starszego typu albo z instalacją po częściowej modernizacji.
- Przed wymianą gniazda sprawdza się nie tylko barwy żył, ale też ciągłość ochrony i brak napięcia.
Jak czytać oznaczenia L, N, PE i PEN
Najprostszy podział, jaki przyjmuję, jest zgodny z PN-HD 308 S2:2007 i pokazany także w materiałach edukacyjnych ZPE: barwa mówi o funkcji żyły. W nowym obwodzie gniazdowym trzy oznaczenia wystarczą do orientacji, ale jedna dodatkowa litera - PEN - przypomina, że w starszych instalacjach neutralny i ochronny bywały połączone.
| Oznaczenie | Typowy kolor | Funkcja | Co to znaczy przy gniazdku |
|---|---|---|---|
| PE | żółto-zielony | przewód ochronny | Łączy styk ochronny z instalacją ochronną i pomaga odprowadzić prąd w razie uszkodzenia. |
| N | niebieski | przewód neutralny | Zamyka obwód w normalnej pracy urządzenia. |
| L | brązowy, czarny lub szary | przewód fazowy | To żyła robocza, na której względem ziemi pojawia się napięcie. |
| PEN | oznaczenie mieszane, zależnie od sposobu identyfikacji | przewód ochronno-neutralny | Spotykany głównie w starszych układach TN-C, gdzie jedna żyła pełniła dwie funkcje naraz. |
Na poziomie praktyki najważniejsze jest to, że PE i N nie są zamienne, a L zawsze pozostaje żyłą roboczą. Sama tabela nie wystarczy jednak do bezpiecznej pracy, bo w starych mieszkaniach oznaczenia potrafią być mylące.
Dlaczego sam kolor nie wystarcza do oceny instalacji
Kolor izolacji pomaga, ale nie daje gwarancji. Widziałem już obwody po częściowych remontach, gdzie jeden przewód był przedłużony inną żyłą, a końcówka opisana tylko markerem przy zacisku. Zdarza się też, że ktoś podczas poprzedniej naprawy wykorzystał przewód wbrew jego barwie, bo „tak było szybciej”.
- W starych instalacjach kolory bywają inne niż dziś, a czasem nie ma ich wcale w logicznym układzie.
- Po modernizacji część obwodu może być nowa, a część pozostaje stara, więc jedna puszka nie mówi nic o całym mieszkaniu.
- Przewód niebieski może być opisany jako neutralny tylko wtedy, gdy cały układ jest do tego przygotowany.
- Żółto-zielony nie jest „uniwersalnym kolorem od zera” i nie powinien być traktowany jak wolna żyła do dowolnego użycia.
To właśnie dlatego przed montażem trzeba patrzeć nie tylko na barwę izolacji, ale też na wiek instalacji i sposób prowadzenia przewodów.
Co zwykle znajdziesz w gnieździe jednofazowym
W klasycznym gnieździe 230 V szukam trzech żył: ochronnej, neutralnej i fazowej. PE trafia do styku ochronnego, N do toru neutralnego, a L do toru fazowego.
- PE ma kolor żółto-zielony i jest związany z bezpieczeństwem użytkownika, a nie z zasilaniem odbiornika.
- N ma kolor niebieski i odpowiada za zamknięcie obwodu.
- L ma najczęściej kolor brązowy, czarny albo szary i to właśnie on jest żyłą fazową.
W praktyce montażowej dbam też o spójność całego lokalu: jeśli instalator przyjął układ L po lewej stronie, trzymam go wszędzie tak samo, ale nadal potwierdzam to miernikiem. Jeśli gniazdo było wymieniane albo pochodzi z innej serii osprzętu, pozycję przewodów trzeba po prostu sprawdzić, nie zgadywać.
Stare instalacje i mieszane barwy przewodów
Stare budynki to osobny świat. Spotyka się tam dwa przewody zamiast trzech, przewód PEN łączący funkcję ochronną i neutralną, a czasem kolory, które dziś już nie opisują funkcji wprost. W starszych obwodach potocznie używano też określenia „zerowy”, co dziś bywa mylące, bo nie oddaje współczesnego podziału na PE i N.
Jeżeli widzisz układ z PEN, nie traktuję go jak zwykłego neutralnego. To ważne, bo uszkodzenie albo przerwa w takim przewodzie może dać dużo poważniejsze skutki niż w nowym, rozdzielonym układzie z osobnym PE i N.
- Dwa przewody w puszce często oznaczają starszy układ bez osobnego przewodu ochronnego.
- Jedna żyła może pełnić funkcję ochronną i roboczą naraz, więc pomyłka jest bardziej ryzykowna niż w nowej instalacji.
- W mieszkaniach po remontach część obwodu może być już zgodna z nowym standardem, a część nadal stara.
- Jeżeli kolory nie pasują do współczesnego wzorca, nie zakładam poprawności bez pomiaru i dokumentacji.
I tu dochodzę do miejsca, w którym kolor przestaje wystarczać: do sprawdzenia przewodów przed pracą.
Jak sprawdzić przewody przed wymianą gniazdka
Jeśli mam wykonać tylko jedną rzecz dobrze, to jest nią kontrola bez napięcia i potwierdzenie funkcji każdej żyły. Sama neonówka nie wystarcza; wolę dwubiegunowy próbnik albo miernik i jasny plan działania.
- Wyłącz zasilanie na właściwym obwodzie i zabezpiecz je przed przypadkowym załączeniem.
- Potwierdź brak napięcia miernikiem lub próbnikiem dwubiegunowym, a nie samym śrubokrętem z lampką.
- Sprawdź przewód ochronny, czyli PE, i jego ciągłość do elementów ochronnych instalacji.
- Porównaj układ z dokumentacją, jeśli jest dostępna, oraz z pozostałymi gniazdami w tym samym obwodzie.
- Zatrzymaj pracę, gdy coś się nie zgadza. Inny kolor, luźny zacisk albo brak pewnej identyfikacji to sygnał do zatrzymania, nie do zgadywania.
Jeśli chcesz być bardziej dokładny, po montażu warto wykonać jeszcze pomiar ciągłości przewodu ochronnego i sprawdzić impedancję pętli zwarcia, czyli parametr pokazujący, czy zabezpieczenie zadziała dostatecznie szybko przy zwarciu. To brzmi technicznie, ale w praktyce oznacza jedno: instalacja ma nie tylko wyglądać poprawnie, lecz także zadziałać poprawnie wtedy, gdy będzie to naprawdę potrzebne.
Najczęstsze błędy, które widzę przy montażu
Wymiana gniazdka sama w sobie nie jest skomplikowana, ale właśnie przez to łatwo o rutynę i błędy, które później trudno wyłapać bez pomiarów. Najczęściej powtarza się kilka schematów.
- Zamiana L i N „bo przecież urządzenie działa”. Działać może, ale instalacja nie jest wtedy prowadzona konsekwentnie.
- Użycie PE jako przewodu roboczego. To pozorna oszczędność, która uderza w bezpieczeństwo.
- Zaufanie wyłącznie kolorom w starej instalacji. Kolor pomaga, ale nie rozstrzyga wszystkiego.
- Luźny zacisk w gnieździe. Słaby kontakt powoduje grzanie się zacisku i przyspiesza awarie.
- Brak oznaczenia po modernizacji. Jeśli obwód był poprawiany, a nikt nie opisał zmian, następna osoba pracuje już po omacku.
Najgorszy błąd to przekonanie, że skoro gniazdo „już działa”, to znaczy, że jest poprawnie podłączone. Działanie urządzenia nie zastępuje kontroli ochrony przeciwporażeniowej, a przy instalacjach 230 V to właśnie różnica, która ma znaczenie.
Co zapamiętać przy modernizacji gniazda w domu
Najkrótsza zasada jest taka: żółto-zielony traktuję jako ochronny, niebieski jako neutralny, a brązowy, czarny lub szary jako fazowy - ale tylko wtedy, gdy instalacja jest nowa i ktoś wcześniej nie wprowadził przeróbek. W starym mieszkaniu kolor to punkt startu, nie dowód.
Jeśli po otwarciu puszki widzę układ, który nie pasuje do standardu albo budzi choć cień wątpliwości, nie zgaduję. Najpierw pomiar, potem decyzja, a jeśli trzeba - pomoc elektryka. To prostsze i tańsze niż poprawianie źle podłączonego gniazda po fakcie, a przy instalacji domowej różnica między „wygląda dobrze” a „jest dobrze” bywa naprawdę kluczowa.
