Zbrojenie fundamentów - Jak uniknąć błędów i pękania ścian?

Dobrze wykonane zbrojenie fundamentu decyduje nie tylko o nośności, ale też o tym, czy ściany nie zaczną pękać po pierwszej zimie i czy beton będzie pracował równomiernie przez lata. W praktyce liczą się trzy rzeczy: właściwy układ stali, poprawne narożniki i otulina, która chroni pręty przed wilgocią oraz korozją. Poniżej pokazuję, jak wygląda sensowny układ zbrojenia, gdzie najczęściej popełnia się błędy i co sprawdzić przed betonowaniem.

Co w praktyce robi zbrojenie fundamentów

W żelbecie beton i stal pracują razem, ale nie robią tego w ten sam sposób. Beton bardzo dobrze znosi ściskanie, natomiast stal przejmuje rozciąganie, zginanie i część sił ścinających. Dlatego fundament bez właściwego zbrojenia łatwiej pęka w miejscach, gdzie grunt osiada nierówno, ława zmienia kierunek albo pojawia się koncentracja obciążeń spod ściany nośnej.

Na budowie patrzę na to w prosty sposób: sama masa betonu nie wystarczy, jeśli konstrukcja ma pracować w narożach, na uskoku lub przy lokalnym przeciążeniu. Właśnie tam potrzebny jest kosz zbrojeniowy, który stabilizuje geometrię elementu i rozprowadza naprężenia. To także powód, dla którego nie warto „dokładać stali na oko” - lepszy efekt daje poprawny detal niż przypadkowo pogrubiony kosz. W praktyce o tym, jakie średnice, zakłady i otulinę trzeba przyjąć, rozstrzyga projekt, a nie przyzwyczajenie ekipy; zasady obliczeń prowadzi m.in. PN-EN 1992-1-1.

Nie każda ława wymaga tego samego układu - inne siły ma stopa pod słupem, inne ława pod ścianą, a jeszcze inne płyta fundamentowa. Od tego punktu przechodzę już do konkretów: jak wygląda stal w typowych rozwiązaniach i gdzie naprawdę robi różnicę.

Jak układam stal w ławach, stopach i płycie

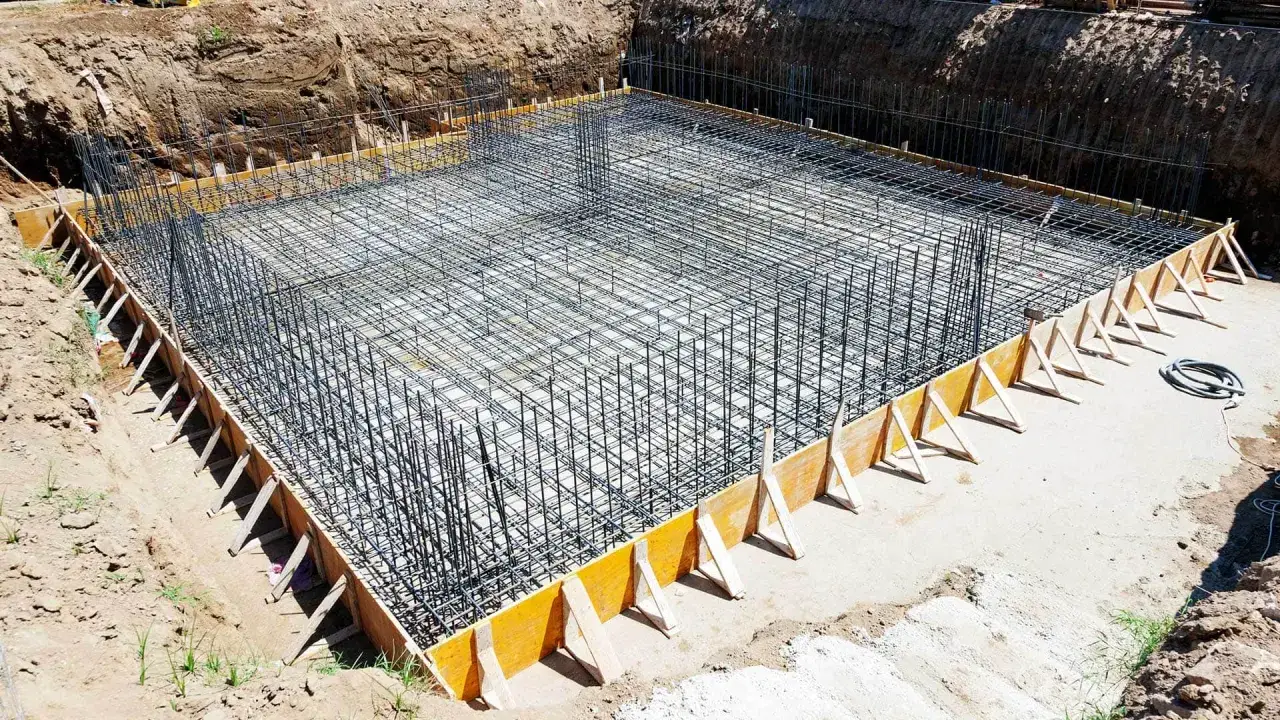

W domach jednorodzinnych najczęściej spotyka się ławy fundamentowe z czterema prętami podłużnymi i strzemionami, ale to tylko typowy punkt wyjścia, nie uniwersalny przepis. Średnice, rozstaw i zakłady wynikają z projektu konstrukcyjnego, rodzaju gruntu i obciążeń od budynku. Przy płycie fundamentowej układ wygląda inaczej: zamiast klasycznego kosza częściej pojawiają się dwie warstwy siatek albo dodatkowe pasma dozbrojenia w miejscach koncentracji sił pod ścianami nośnymi.

Orientacyjnie w ławach często spotyka się pręty główne o średnicy 12-16 mm i strzemiona 6-8 mm, a rozstaw strzemion w prostych odcinkach bywa rzędu 20-25 cm. To nadal zakres orientacyjny, nie gotowa recepta, bo w narożach i przy zmianach geometrii rozstaw zwykle się zagęszcza. Podobnie z otuliną: w fundamentach pracujących w gruncie często przyjmuje się około 40 mm, a w trudniejszych warunkach bywa potrzebne 50 mm. Następny krok to już sama kolejność prac, bo nawet dobry detal da się zepsuć na etapie montażu.

Kolejność prac przed betonowaniem, która ogranicza błędy

1. Najpierw sprawdzam rysunek konstrukcyjny. Interesują mnie średnice, długości zakładów, narożniki, otulina i miejsca, gdzie przewidziano dodatkowe pręty.
2. Potem przygotowuję podłoże. Dobrze zagęszczony grunt, chudy beton albo inne podłoże robocze ułatwiają utrzymanie poziomu i zmniejszają ryzyko zabrudzenia stali.
3. Dopiero wtedy składam kosz zbrojeniowy. Pręty wiążę drutem, ale nie liczę na sam drut jako nośny element - ma tylko utrzymać geometrię do czasu betonowania.
4. Ustawiam dystanse i kontroluję wysokość zbrojenia. Kosz nie może leżeć na gruncie ani opierać się na przypadkowych kamieniach czy kawałkach cegły.
5. Sprawdzam przejścia instalacyjne, przepusty i ewentualne kotwy pod ściany lub słupy. Potem dostęp do tych miejsc jest już mocno ograniczony.
6. Na końcu wykonuję odbiór przed zalaniem i dopiero wtedy zamawiam beton. To oszczędza najwięcej nerwów, bo po wylaniu niczego już nie da się poprawić bez kosztownej przeróbki.

Przy betonowaniu pilnuję jeszcze jednego: wibrator ma zagęścić mieszankę, a nie przesunąć kosz. Jeśli zbrojenie nie jest dobrze podparte i powiązane, najładniejszy rysunek na papierze traci sens po kilku minutach pracy buławy. To właśnie dlatego tak ważne są narożniki i połączenia, gdzie układ sił jest najbardziej wymagający.

Narożniki i połączenia, gdzie najłatwiej o słaby detal

Narożnik to miejsce, w którym siły nie biegną już prosto, tylko zmieniają kierunek. W praktyce oznacza to większe ryzyko rys i lokalnych przeciążeń, dlatego nie wystarcza zwykłe „spotkanie” dwóch prętów pod kątem prostym. Zbrojenie trzeba tam uciąglić, czyli tak połączyć, by siły mogły przejść po obwodzie fundamentu bez nagłego osłabienia przekroju.

Najbezpieczniej robi się to za pomocą prętów giętych w kształt litery L albo poprzez odpowiednio zaprojektowane wyprowadzenie i zakotwienie prętów głównych. Zakład, czyli wspólny odcinek dwóch prętów łączonych w jednej strefie, liczy się zwykle w wielokrotnościach średnicy; dla stali żebrowanej często mówi się o około 40-50 średnicach, ale dokładną wartość zawsze bierze się z projektu. W miejscach, gdzie ława wewnętrzna dochodzi do zewnętrznej albo gdzie pojawia się uskok, podobną rolę pełnią dodatkowe pręty łączące. Z doświadczenia wiem, że to właśnie te „niewidoczne” fragmenty później decydują o trwałości całego fundamentu.

• Nie kończę pręta dokładnie w narożniku, jeśli projekt przewiduje ciągłość zbrojenia.
• Nie opieram połączenia wyłącznie na drucie wiązałkowym, bo drut nie przenosi obciążeń konstrukcyjnych.
• Nie skracam zakładów „bo się zmieści”, jeśli długość zakotwienia wynika z projektu.
• Przy fundamentach schodkowych pilnuję, by zbrojenie przechodziło przez uskok, a nie urywało się na jego krawędzi.

Jeśli ten detal jest zrobiony poprawnie, przejście do kolejnego krytycznego tematu jest naturalne: otuliny i dystansów, czyli ochrony stali przed środowiskiem, w którym będzie pracować przez dziesięciolecia.

Otulina i dystanse, czyli mały szczegół o dużym znaczeniu

Otulina betonowa to warstwa betonu, która oddziela stal od gruntu, wilgoci i czynników chemicznych. Jej rola jest podwójna: chroni pręty przed korozją i zapewnia prawidłową współpracę stali z betonem. W fundamentach źle dobrana otulina szybko daje o sobie znać - najpierw pojawiają się rysy i zawilgocenia, a później łuszczenie betonu oraz ogniska korozji.

W praktyce nie ufam przypadkowym podkładkom. Stosuję dystanse, które utrzymają kosz w stałej pozycji podczas wiązania i betonowania, a nie tylko „na chwilę” podniosą stal z podłoża. To szczególnie ważne przy intensywnym wibrowaniu, bo wtedy źle podparte pręty potrafią opaść albo przesunąć się z osi. Dobrze jest też pamiętać, że zbyt mała otulina jest równie zła jak zbyt duża - w obu przypadkach fundament traci na jakości wykonania.

Najczęstsze błędy, które widzę w tej części, są zaskakująco proste: pręty leżą na gruncie, dystanse są zbyt rzadko rozmieszczone, a zbrojenie „pływa” podczas zalewania. Potem trudno to naprawić, bo beton już zakrywa problem. I właśnie dlatego czasem pytanie nie brzmi „jak dodać więcej stali?”, tylko „czy fundament w ogóle powinien mieć taki układ, jaki widzę w projekcie?”.

Kiedy trzeba wzmacniać fundament inaczej niż samą stalą

Jeśli fundament ma pracować na słabym albo nierównym gruncie, samo zwiększenie ilości stali zwykle nie załatwia sprawy. Stal wzmacnia element żelbetowy, ale nie zmienia charakteru podłoża. Gdy problemem jest osiadanie, wysoki poziom wody gruntowej, lokalne rozluźnienie gruntu albo błędnie zaprojektowane posadowienie, trzeba myśleć szerzej.

W praktyce stosuje się wtedy inne metody niż zwykłe dozbrojenie:

• podbicie lub podbetonowanie istniejących ław, gdy trzeba przejąć obciążenie na głębszym lub szerszym podparciu;
• poszerzenie fundamentu, jeśli nacisk na grunt jest zbyt duży;
• mikropale, czyli cienkie pale wiercone wzmacniające podłoże, gdy nośność gruntu jest wyraźnie za mała;
• drenaż, izolacje i uporządkowanie odwodnienia, jeśli fundament cierpi głównie przez wodę.

To ważne rozróżnienie: fundament pękający z powodu błędu w detalach zbrojenia naprawia się inaczej niż fundament, który osiada przez słabe podłoże. W pierwszym przypadku kluczowy bywa detal konstrukcyjny, w drugim - cały układ posadowienia. Tę granicę dobrze widać dopiero przy odbiorze, dlatego przed betonowaniem sprawdzam jeszcze jedną rzecz: czy wszystko, co istotne, naprawdę zgadza się z projektem i z warunkami na działce.

Co sprawdzam na finiszu, zanim fundament pójdzie pod beton

Na końcu zostawiam sobie krótką, ale bardzo konkretną kontrolę. To kilka minut, które potrafią oszczędzić później dni poprawek. Patrzę na zgodność z projektem, otulinę, narożniki, zakłady, poziom zbrojenia i to, czy żadna część kosza nie jest oparta przypadkowo o grunt albo deskowanie.

• Czy średnice i liczba prętów odpowiadają rysunkowi.
• Czy narożniki są uciąglone, a nie zestawione na styk.
• Czy dystanse trzymają wymagany poziom i nie zapadną się pod ciężarem mieszanki.
• Czy instalacje, przepusty i kotwy są już na swoim miejscu.
• Czy betonowanie będzie wykonane jednym, dobrze zaplanowanym etapem, bez długich przerw technologicznych.
• Czy po zalaniu będzie zapewniona pielęgnacja betonu, zwłaszcza ochrona przed słońcem, wiatrem i zbyt szybkim wysychaniem przez pierwsze 7 dni.

Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: lepiej poświęcić chwilę na spokojny odbiór zbrojenia niż później tłumaczyć pęknięcia, których nie da się już cofnąć. Fundament powinien być zaprojektowany i wykonany razem z całym układem obciążeń, a nie „doposażany” w ostatniej chwili. Właśnie taka dyscyplina wykonawcza daje najtrwalszy efekt na lata.
