W dobrze zaprojektowanej wentylacji nie chodzi tylko o centralę, ale też o to, skąd urządzenie pobiera powietrze i dokąd je oddaje. Czerpnia i wyrzutnia decydują o jakości nawiewu, oporach przepływu, hałasie oraz o tym, czy instalacja nie zacznie sama sobie szkodzić. W tym tekście pokazuję, jak je rozróżnić, gdzie je montować, jakie są najczęstsze warianty i na czym nie warto oszczędzać.
Najważniejsze zasady, które warto znać przed montażem
- Czerpnia ma pobierać możliwie czyste, chłodne powietrze, a wyrzutnia odprowadzać zużyte na zewnątrz bez cofania strumienia.
- Na ścianie liczą się m.in. 2 m nad gruntem dla czerpni, 3 m od okien dla wyrzutni i 1,5 m między nimi na tej samej elewacji.
- Na dachu trzeba pilnować 6 m przy wyrzucie pionowym, 10 m przy poziomym oraz różnicy wysokości 1 m między otworami.
- W domu jednorodzinnym najczęściej sprawdzają się średnice 160-250 mm, ale ostateczny dobór wynika z projektu i wydatku powietrza.
- Najtańszy element nie zawsze jest zły, ale bez uszczelki, siatki i okapnika szybko wychodzą jego słabe strony.
Na czym polega różnica między tymi dwoma elementami
Patrzę na nie jak na dwie bramy tej samej instalacji. Czerpnia otwiera system na świeże powietrze z zewnątrz, a wyrzutnia zamyka jego drugą stronę, usuwając powietrze zużyte. Jeśli jeden z tych punktów jest źle usytuowany, cała wentylacja zaczyna tracić sens: spada sprawność, rośnie ryzyko recyrkulacji, a filtry i kanały pracują w trudniejszych warunkach.
W praktyce najważniejsze jest to, że oba elementy powinny współpracować z centralą, a nie z nią walczyć. Dobrze dobrana czerpnia ogranicza zasysanie kurzu, spalin i wilgoci, natomiast poprawnie ustawiona wyrzutnia nie pozwala, by zużyte powietrze wracało do budynku albo trafiało do sąsiadów. To właśnie od tej różnicy zaczyna się dobry projekt, dlatego dalej przechodzę do wariantów, które spotyka się najczęściej.
Jakie rozwiązania spotyka się najczęściej

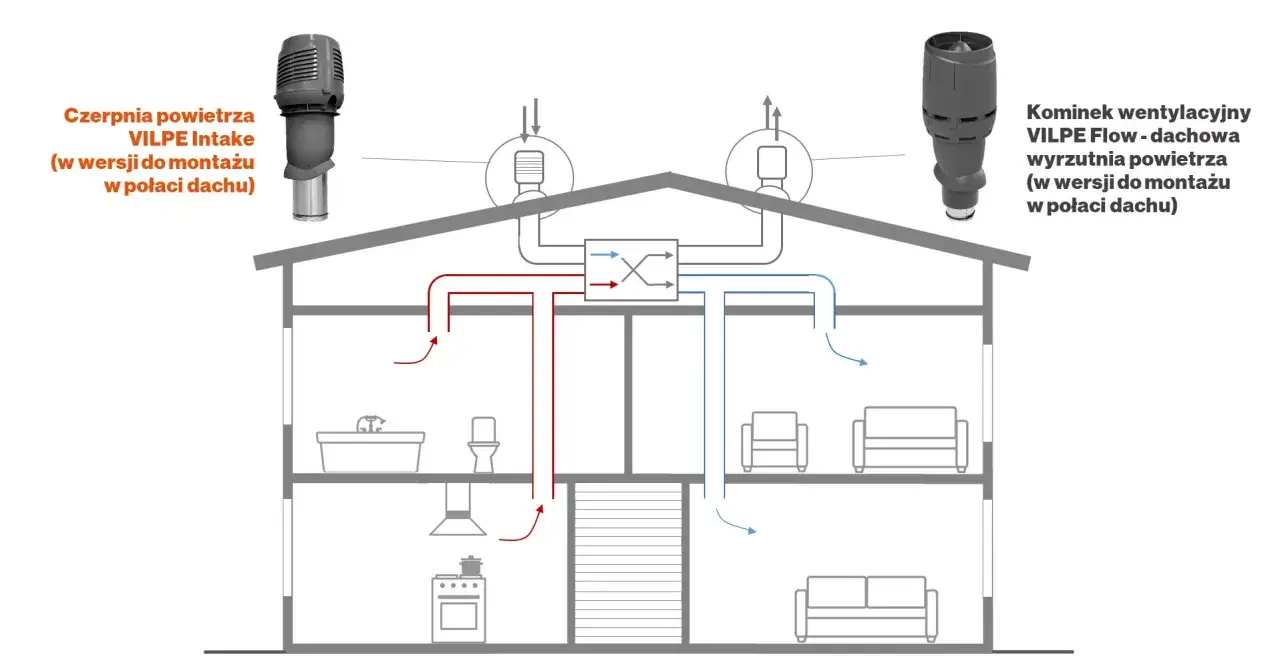

W budownictwie mieszkaniowym i w mniejszych obiektach najczęściej widzę trzy grupy rozwiązań: ścienne, dachowe oraz zblokowane zestawy czerpno-wyrzutowe. Każde z nich ma sens, ale nie w tej samej sytuacji. Zależnie od układu domu, dachu i trasy kanałów można wygrać prostotą montażu albo lepszą ochroną przed pogodą i zabrudzeniem.
| Rozwiązanie | Kiedy się sprawdza | Największa zaleta | Na co uważać |
|---|---|---|---|
| Czerpnia ścienna | Gdy centrala stoi blisko elewacji i da się wybrać spokojną, czystą stronę budynku | Krótka trasa kanału, prosty montaż, niższy koszt | Trzeba pilnować odległości od okien, parkingów, kominów i innych źródeł zanieczyszczeń |
| Wyrzutnia ścienna | W domach, gdzie wywiew można bezpiecznie wyprowadzić przez elewację | Mało skomplikowana instalacja i łatwy dostęp serwisowy | Nie może pracować zbyt blisko okien ani w strefie, w której powietrze mogłoby wracać do czerpni |
| Czerpnia dachowa | Gdy elewacja nie daje dobrych warunków albo dach zapewnia lepsze oddalenie od źródeł zanieczyszczeń | Łatwiej znaleźć miejsce wolne od spalin i zapachów | Wymaga dokładniejszego uszczelnienia i sensownego zabezpieczenia przed wodą oraz śniegiem |
| Wyrzutnia dachowa | Gdy wyrzut nad dachem daje lepsze warunki niż wyprowadzenie przez ścianę | Lepsza kontrola kierunku strumienia i mniejsze ryzyko uciążliwości dla otoczenia | Trzeba pilnować odległości od okien, krawędzi dachu i samej czerpni |
| Zblokowany zestaw czerpno-wyrzutowy | Gdy projekt zakłada zwarte rozwiązanie i producent przewidział skuteczny rozdział strumieni | Łatwiej zmieścić wszystko w jednym miejscu i skrócić montaż | Nie zwalnia z zachowania zasad separacji przepływów i nie nadaje się do każdej instalacji |
Jeśli mam wybór, zwykle nie zaczynam od katalogu, tylko od geometrii budynku i trasy kanałów. Dopiero potem decyduję, czy lepiej iść w ścianę, dach czy kompaktowy zestaw. Sam wariant nie wystarczy jednak do poprawnej pracy, bo decyduje jeszcze dokładne usytuowanie na elewacji lub dachu.
Gdzie montować, żeby instalacja działała bez cofania powietrza
Tu najczęściej pojawiają się błędy, które później trudno naprawić bez przeróbek elewacji albo dachu. W warunkach technicznych liczą się nie tylko odległości, ale też wzajemne położenie otworów i otoczenie budynku. Ja zawsze sprawdzam to już na etapie koncepcji, bo przesunięcie czerpni o kilkadziesiąt centymetrów potrafi mieć większe znaczenie niż wymiana samego modelu na droższy.
| Sytuacja montażowa | Minimalna wartość | Dlaczego to ważne |
|---|---|---|
| Czerpnia ścienna nad gruntem | Co najmniej 2 m | Zmniejsza ryzyko zasysania kurzu, śniegu, wody rozbryzgowej i zanieczyszczeń z poziomu terenu |
| Czerpnia ścienna względem wyrzutni na tej samej ścianie | Co najmniej 1,5 m, przy czym czerpnia ma być poniżej lub na tym samym poziomie co wyrzutnia | Ogranicza ryzyko, że świeże powietrze zostanie zanieczyszczone tym, co właśnie usunięto z budynku |
| Wyrzutnia ścienna względem okien na tej samej ścianie | 3 m w poziomie i 2 m, jeśli okna są wyżej lub niżej | Chroni przed uciążliwym nawiewem zużytego powietrza do pomieszczeń |
| Otwory na dachu przy wyrzucie pionowym | 6 m między czerpnią a wyrzutnią, a wyrzutnia co najmniej 1 m ponad czerpnią | Zapewnia rozdział strumieni i zmniejsza ryzyko ponownego zassania wywiewu |
| Otwory na dachu przy wyrzucie poziomym | 10 m między czerpnią a wyrzutnią | Przy poziomym wyrzucie rozrzut strumienia jest większym problemem niż przy pionowym |
| Wyrzutnia dachowa względem okien i krawędzi dachu | Co najmniej 3 m, a jeśli odległość do okna wynosi 3-10 m, dolna krawędź wyrzutni powinna być min. 1 m ponad najwyższą krawędzią okna | Ogranicza przedostawanie się powietrza z wyrzutni do wnętrza budynku |
Warto pamiętać o jednym wyjątku, który wiele osób pomija: jeśli przez wyrzutnię usuwane jest powietrze zanieczyszczone szkodliwie albo zawierające uciążliwe zapachy, wymagane odstępy trzeba zwiększyć o 100 procent. W domach jednorodzinnych zwykle nie dotyczy to standardowej rekuperacji, ale przy innych obiektach to już nie jest detal, tylko twardy wymóg projektowy. Kiedy lokalizacja jest już poprawna, zostaje dobór średnicy i materiału, a tu łatwo o kosztowne skróty.
Jak dobrać średnicę, materiał i osprzęt
Na etapie doboru nie patrzę tylko na wygląd. Najpierw biorę pod uwagę wydajność instalacji, opory przepływu i miejsce, w którym element ma pracować. W domach jednorodzinnych najczęściej spotyka się średnice 160, 200 i 250 mm, a przy większych przepływach dochodzi 315 mm i więcej. Zbyt mały przekrój podnosi opory i hałas, a zbyt duży zwiększa koszt bez realnej korzyści, jeśli instalacja nie potrzebuje aż takiej rezerwy.
Materiał ma znaczenie większe, niż wielu inwestorów przypuszcza. Stal ocynkowana wystarcza w wielu typowych realizacjach, ale przy bardziej narażonej elewacji lub na dachu lepiej sprawdza się stal nierdzewna albo dobrze zabezpieczone aluminium. Gdy element ma pracować w miejscu narażonym na deszcz, śnieg i silne słońce, zwracam uwagę nie tylko na odporność na korozję, ale też na stabilność koloru i jakość uszczelnień.
W praktyce największą różnicę robią dodatki: siatka przeciw owadom, okapnik, sensowny daszek, uszczelka oraz układ lameli, który nie dusi przepływu. Przy wyrzutni przydaje się także dobre ukształtowanie wylotu, żeby strumień nie uderzał w elewację i nie zostawiał zacieków. Jeśli kanał przechodzi przez zimną strefę, dokładam też izolację, bo kondensacja potrafi zepsuć nawet poprawnie zaprojektowaną instalację. Gdy to wszystko jest dopięte, najwięcej szkód robi już tylko wykonanie, dlatego warto znać najczęstsze błędy.
Najczęstsze błędy, które widzę na budowie
- Ustawienie czerpni od strony ulicy, parkingu albo komina - instalacja zaczyna zasysać spaliny, pył i zapachy, a filtry szybciej się zapychają.
- Zbyt mały odstęp między czerpnią a wyrzutnią - zużyte powietrze wraca do systemu, więc rekuperacja traci sens i pogarsza komfort w środku.
- Montaż zbyt nisko nad gruntem - zimą pojawia się śnieg, jesienią liście, a po deszczu woda rozbryzgowa i brud.
- Brak uszczelki lub okapnika - elewacja łapie zacieki, a wilgoć ma łatwiejszą drogę do kanału.
- Ignorowanie kondensacji na odcinku prowadzonym przez zimną przestrzeń - wewnątrz kanału potrafi zbierać się woda, którą później trzeba usuwać serwisowo.
- Dobór „na oko” bez obliczeń - za mały przekrój podnosi hałas i zużycie energii, za duży tylko niepotrzebnie zwiększa koszt.
Widziałem już wiele instalacji, w których sam element zewnętrzny był poprawny, ale źle poprowadzony kanał lub nieprzemyślana lokalizacja psuły całość. To właśnie dlatego na budowie nie wystarcza dobra kratka czy elegancka osłona. Skoro wiesz już, czego unikać, pozostaje policzyć budżet i zdecydować, na czym naprawdę nie warto oszczędzać.
Ile kosztują elementy i na czym nie warto oszczędzać
Ceny są bardzo rozstrzelone, bo zależą od średnicy, materiału, grubości blachy, rodzaju osłony i tego, czy mówimy o zwykłym elemencie ściennym, czy o większym wariancie dachowym. W praktyce budżet na sam element zewnętrzny bywa niewielki w porównaniu z całą instalacją, ale to właśnie tutaj najłatwiej popełnić oszczędność, która później mści się hałasem, wilgocią albo serwisem.
| Rozwiązanie | Orientacyjny koszt | Co zwykle podnosi cenę |
|---|---|---|
| Prosta czerpnio-wyrzutnia ścienna bez osłony | 23-64 zł netto | Średnica, rodzaj blachy, wykończenie i producent |
| Czerpnio-wyrzutnia ścienna z osłoną | 67-165 zł netto | Dodatkowa osłona przed deszczem, śniegiem i wiatrem |
| Płaska wersja ze stali nierdzewnej z okapnikiem | około 245 zł brutto | Stal nierdzewna, estetyka wykonania, okapnik i uszczelnienie |
| Dachowa czerpnia lub wyrzutnia do typowych średnic | 458-1 016 zł netto | Średnica, kształt, rodzaj podstawy, wysokość i izolacja |
| Większa dachowa lub izolowana wersja | 1 389-5 952 zł netto | Gabaryt, izolacja, odporność na warunki atmosferyczne i wykonanie specjalne |
Najmniej opłaca się oszczędzać na szczelności, odporności na pogodę i łatwości czyszczenia. Samo urządzenie zewnętrzne to dopiero początek wydatków - dochodzą przewody, przepustnice, uchwyty, uszczelnienia, ewentualna izolacja oraz montaż. Jeśli budżet jest napięty, lepiej wybrać prostszy wygląd niż słabszą funkcję. W przypadku wentylacji to funkcja decyduje o tym, czy instalacja będzie po prostu działać, czy zacznie sprawiać kłopoty. Zanim więc zamkniesz temat, sprawdź jeszcze kilka rzeczy, które oszczędzają najwięcej poprawek.
Co warto ustalić, zanim zamówisz montaż
Ja zwykle zaczynam od prostego szkicu: gdzie stoi centrala, którędy pójdą kanały i która ściana albo połacie dachowe są najbezpieczniejsze dla poboru i wyrzutu powietrza. To pozwala od razu wyeliminować miejsca przy parkingach, kominach, kratkach kanalizacyjnych, oknach czy strefach narażonych na nawiew z sąsiednich budynków.
- Sprawdź, czy trasa kanałów nie wymusi zbyt długiego prowadzenia przez zimne strefy bez izolacji.
- Ustal, czy wokół budynku są elementy, które mogą zanieczyścić powietrze: ruchliwa droga, kominy, wywiewki, garaże, miejsca składowania odpadów.
- Oceń, czy wybrana elewacja pozwala zachować wymagane odległości od okien i od drugiego otworu wentylacyjnego.
- Dobierz średnicę do rzeczywistego wydatku powietrza, a nie do tego, co akurat mieści się wizualnie na ścianie.
- Zapewnij dostęp serwisowy do czyszczenia, kontroli siatki i sprawdzenia szczelności po kilku sezonach pracy.
Dobrze dobrane zakończenia instalacji nie rzucają się w oczy, bo po prostu działają. Jeśli zachowasz odległości, dopasujesz średnicę do przepływu i wybierzesz materiał adekwatny do warunków, wentylacja będzie pracować ciszej, stabilniej i bez niepotrzebnej recyrkulacji. W praktyce właśnie to odróżnia poprawny detal budowlany od elementu, który tylko wygląda na gotowy do montażu.
