Przy przyłączu kanalizacji sanitarnej DN 160 najczęściej przyjmuje się spadek 1,5%, czyli 1,5 cm na każdy metr przewodu. Dla czytelności od razu odpowiadam: minimalny spadek dla rury 160 to zwykle właśnie ta wartość, bo daje sensowny kompromis między pewnym odpływem ścieków a rozsądną głębokością wykopu. W tym artykule pokazuję, jak ten spadek policzyć, jak sprawdzić go w terenie i kiedy lepiej zmienić rozwiązanie niż próbować „uratować” instalację zbyt małym nachyleniem.
Kluczowe informacje w skrócie
- 1,5% = 1,5 cm na 1 m przewodu, czyli 15 mm na metr.
- Na odcinku 10 m daje to 15 cm różnicy wysokości, a na 20 m 30 cm.
- W przyłączu sanitarnym DN 160 warto trzymać się warunków lokalnego operatora, bo to one są nadrzędne.
- Za mały spadek zwiększa ryzyko osadów, cofek i zapychania, a za duży może pogorszyć transport części stałych.
- Do kontroli w terenie lepszy jest niwelator lub laser niż sama poziomica.
Jaki spadek przyjąć dla rury 160 mm
Jeśli mówimy o grawitacyjnym przyłączu kanalizacji sanitarnej DN 160, ja traktuję 1,5% jako bezpieczne minimum. Ta wartość oznacza, że na każdy metr przewodu potrzeba 1,5 cm różnicy poziomów, więc 10 m odcinka wymaga już 15 cm spadku, a 20 m - 30 cm. W praktyce właśnie taki poziom najczęściej pozwala utrzymać sprawny transport ścieków bez ryzyka, że w rurze zaczną zalegać osady.
Ważne jest też to, że mówimy o przyłączu sanitarnym, a nie o każdym odcinku kanalizacji w ogóle. Dla większych przewodów dopuszcza się niższe nachylenia, ale to wynika z innej hydrauliki i innego przepływu. Dlatego przy DN 160 nie kopiuję wartości z większych kanałów, tylko trzymam się parametrów właściwych dla przyłącza. To właśnie od tego zależy, czy instalacja będzie pracowała stabilnie przez lata, a nie tylko w dniu odbioru.
W lokalnych warunkach przyłączenia dla rur DN 160 często pojawia się też górny limit spadku, ale nie traktuję go jako celu. Najpierw trzeba uzyskać poprawny przepływ, potem dopiero myśleć o wygodzie wykonawczej. Z tego powodu następny krok to zrozumienie, skąd bierze się różnica między 1,5% a wartościami, które czasem pojawiają się przy większych średnicach.
Skąd bierze się wartość 1,5% i kiedy nie należy jej zaniżać
Najczęstszy błąd polega na tym, że ktoś widzi niższy spadek w dokumentacji dla większego kanału i próbuje przenieść go na DN 160. To zły skrót myślowy. W wytycznych MPWiK w Warszawie dla przyłączy sanitarnych pojawia się właśnie logika stopniowania: przy mniejszych średnicach wymagany spadek jest wyższy, a przy większych może być niższy. To dobrze pokazuje zasadę działania kanalizacji grawitacyjnej - przewód ma się samoczyszczyć, a nie tylko „coś tam” odprowadzać.
| Przypadek | Typowy spadek | Co to oznacza w praktyce |
|---|---|---|
| Przyłącze sanitarne DN 160 | 1,5% | Bezpieczne minimum dla typowego odpływu z budynku |
| Kanał DN 200 i większy | Niższy, zależnie od wytycznych | Inna hydraulika i większa tolerancja na mniejszy spadek |
| Kanalizacja deszczowa | Zależna od układu | Nie przenosi się tu automatycznie wartości z kanalizacji sanitarnej |
Ja nie zaniżam spadku tylko dlatego, że łatwiej wtedy ułożyć rurę płycej. Zbyt małe nachylenie oznacza wolniejszy przepływ, większe odkładanie się frakcji stałych i większe ryzyko zapchania przy dłuższym użytkowaniu. Z kolei przesadne nachylenie też nie jest idealne, bo woda może uciekać szybciej niż zawiesina, co zostawia osad w przewodzie. Dlatego w praktyce 1,5% jest rozsądnym punktem startowym, a nie przypadkową liczbą.
Jeśli projekt albo warunki przyłączenia wskazują coś innego, trzeba się do nich dostosować. Tę decyzję najlepiej poprzeć prostym przeliczeniem długości odcinka, bo właśnie tam najłatwiej zobaczyć, ile spadku naprawdę trzeba uzyskać.
Jak szybko policzyć spadek na odcinku
Wzór jest prosty: spadek [%] = różnica wysokości / długość odcinka × 100. Przy 1,5% każdy metr przewodu daje 1,5 cm różnicy poziomów, więc wystarczy pomnożyć długość trasy przez tę wartość. To praktyczne, bo od razu widać, ile miejsca trzeba zostawić na wykop, podsypkę i ewentualne korekty trasy.
| Długość odcinka | Spadek 1,5% | Różnica wysokości |
|---|---|---|
| 5 m | 1,5% | 7,5 cm |
| 8 m | 1,5% | 12 cm |
| 10 m | 1,5% | 15 cm |
| 15 m | 1,5% | 22,5 cm |
| 20 m | 1,5% | 30 cm |

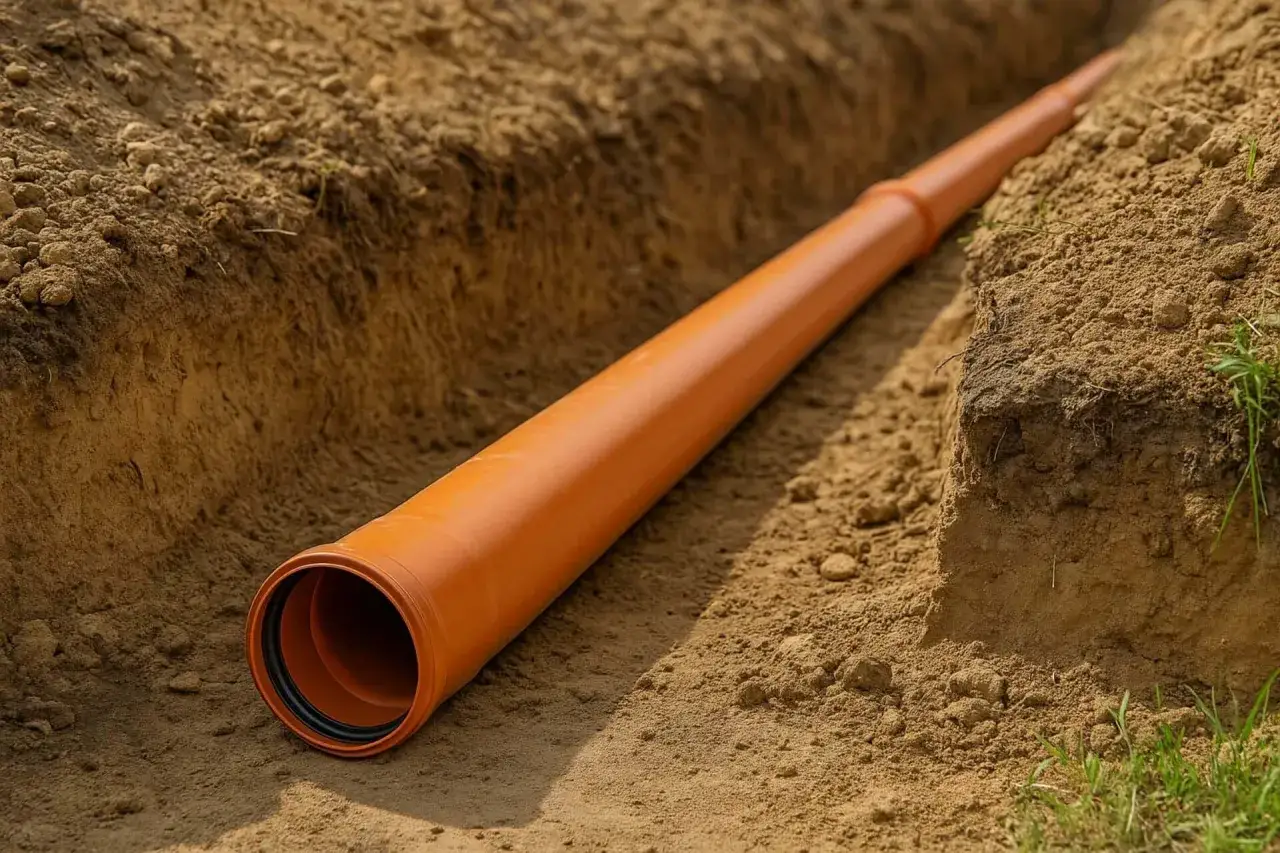

Na budowie liczy się rzędna dna rury, a nie jej wierzch. To drobna różnica, ale właśnie ona najczęściej rozjeżdża później cały spadek. Do kontroli dłuższych odcinków biorę niwelator albo laser, bo zwykła poziomica nie pokaże błędu na kilku czy kilkunastu metrach.
Jeśli trasa ma kilka załamań, sprawdzam każdy prosty fragment osobno. Jeden odcinek może mieć idealny spadek, a kolejny już lokalne przeciwspadki, których nie widać bez pomiaru w punktach pośrednich. I właśnie tam pojawiają się później problemy, których nie da się już naprawić samym dosypaniem ziemi.
Najczęstsze błędy przy układaniu rury DN160
Najwięcej problemów nie robi sama średnica, tylko wykonawstwo. Przy DN 160 najczęściej widzę te same błędy:
- Mierzenie spadku od wierzchu rury zamiast od dna, przez co wynik wygląda lepiej niż w rzeczywistości.
- Zbyt mało punktów kontrolnych, przez co lokalne zapadnięcia podsypki wychodzą dopiero po zasypaniu.
- Przypadkowe przeciwspadki na połączeniach i zmianach kierunku, szczególnie gdy odcinek jest długi i prowadzony „na oko”.
- Za szybkie zasypywanie bez sprawdzenia drożności i bez próby przepływu wodą.
- Za dużo ostrych kolan zamiast łagodnego prowadzenia trasy albo studzienki w miejscu zmiany geometrii.
- Nierówna podsypka, która po zagęszczeniu zmienia rzędne i psuje to, co wcześniej było dobrze wytyczone.
Ja zawsze zakładam, że rura po zasypaniu może minimalnie „usiąść”, więc to, co jest na styk, zwykle przestaje się zgadzać. Dlatego wolę skorygować ułożenie od razu, niż wracać do gotowego wykopu. Gdy teren zaczyna wymuszać zbyt duże kompromisy, sens ma już nie kosmetyka, tylko zmiana rozwiązania.
Co zrobić, gdy teren nie pozwala na grawitację
Jeżeli nie da się utrzymać 1,5% bez zejścia zbyt głęboko albo bez kolizji z fundamentami, uzbrojeniem czy strefą przemarzania, nie schodzę z wymagania na siłę. Najpierw sprawdzam, czy da się skrócić trasę, przesunąć włączenie albo wstawić dodatkową studzienkę rewizyjną. Jeśli to nie wystarcza, dopiero wtedy rozważam przepompownię.
| Rozwiązanie | Kiedy ma sens | Minus |
|---|---|---|
| Zmiana trasy | Gdy można ominąć przeszkodę i odzyskać spadek | Często wymaga przeprojektowania |
| Dodatkowa studzienka | Gdy trzeba podzielić długi odcinek lub uporządkować załamania | Więcej robót i punktów eksploatacyjnych |
| Przepompownia | Gdy grawitacja przestaje być realna | Koszt, zasilanie i późniejsza obsługa |
Przepompownia nie jest porażką projektu, tylko odpowiedzią na warunki terenu. Z punktu widzenia eksploatacji lepiej mieć rozwiązanie trochę droższe, ale stabilne, niż kanalizację, która działa tylko na papierze. W praktyce to często właśnie ten moment decyduje o tym, czy inwestycja będzie bezproblemowa po oddaniu do użytku.
Przed zasypaniem warto sprawdzić jeszcze trzy rzeczy
Przed zasypaniem sprawdzam jeszcze trzy rzeczy: czy spadek jest równy na całej długości, czy połączenia są osadzone zgodnie z kierunkiem przepływu i czy podsypka nie tworzy miejscowych garbów. To właśnie te detale decydują, czy przewód zachowa zadane nachylenie po zagęszczeniu gruntu.
- Pomiar końcowy wykonuję po ułożeniu całego odcinka, nie po jednym fragmencie.
- Próbę drożności robię zanim wykop zostanie zamknięty na dobre.
- Dokumentuję rzędne, bo przy późniejszej kontroli to oszczędza czas i spory z wykonawcą.
Jeśli mam wskazać jedną praktyczną zasadę, to jest nią trzymanie się 1,5% dla DN 160, chyba że projekt albo warunki lokalnego operatora mówią inaczej. Taka dyscyplina na etapie montażu zwykle przesądza o tym, czy instalacja będzie wymagała interwencji po kilku miesiącach, czy po prostu będzie działać bez zwracania na siebie uwagi.
