Dobór przewodu do płyty indukcyjnej nie jest miejscem na zgadywanie. Najkrócej: jeśli zastanawiasz się, jaki kabel do indukcji wybrać, punkt wyjścia to moc płyty, sposób zasilania i długość obwodu, a nie sam marketingowy opis urządzenia. W tym tekście pokazuję, jaki przekrój przewodu zwykle sprawdza się w instalacji 230 V i 400 V, na co patrzeć w instrukcji oraz jakie błędy najczęściej kończą się przegrzewaniem lub wybijaniem zabezpieczeń.
Najważniejsze rzeczy do sprawdzenia przed zakupem przewodu
- Przy zasilaniu jednofazowym najczęściej spotyka się przewód 3x4 mm².
- Przy zasilaniu trójfazowym standardem bywa 5x2,5 mm², ale instrukcja płyty ma pierwszeństwo.
- Przewód powinien być miedziany, przeznaczony do stałego ułożenia i dobrany do konkretnego schematu podłączenia.
- Płyta powinna mieć osobny obwód; przedłużacze i przypadkowe przejściówki odpadają.
- Jeśli obwód jest długi albo instalacja stara, przekrój i zabezpieczenie trzeba policzyć, a nie brać „na oko”.
- Przy montażu stałym sensownie jest założyć udział elektryka, zwłaszcza gdy dochodzi nowy obwód lub zmiana instalacji.
Najszybsza odpowiedź dla większości instalacji
Jeżeli mam odpowiedzieć bez rozwijania teorii, to w mieszkaniu z jedną fazą najczęściej mówi się o przewodzie 3x4 mm², a przy zasilaniu trójfazowym o 5x2,5 mm². To właśnie te dwa warianty najczęściej przewijają się w praktyce montażowej i w instrukcjach producentów, choć szczegóły zawsze trzeba zestawić z kartą konkretnej płyty.
| Układ zasilania | Najczęstszy przewód | Typowe zabezpieczenie | Kiedy to ma sens |
|---|---|---|---|
| 230 V, jednofazowe | 3x4 mm², miedź | 32 A | Gdy płyta pracuje na jednej fazie i producent dopuszcza taki schemat |
| 400 V, trójfazowe | 5x2,5 mm², miedź | 3x16 A lub zgodnie z instrukcją | Gdy dom ma trójfazę i płyta jest do niej przystosowana |
| 2N, układ dwufazowy | 4x2,5 mm² albo wariant wskazany przez producenta | zwykle 2x16 A | Tylko wtedy, gdy dany model przewiduje taki sposób podłączenia |
| Długa trasa lub nietypowa instalacja | dobierany po obliczeniach | dobierane do obciążenia i spadku napięcia | Gdy od rozdzielnicy do kuchni jest daleko albo instalacja jest starego typu |
Bosch podaje podobny podział przekrojów dla instalacji jedno- i trójfazowych, a Electrolux zwraca uwagę, że najwięcej błędów po montażu zaczyna się od źle podłączonego przewodu albo nieprawidłowego przekroju. To dobra wskazówka: sam „mocny” kabel nie wystarczy, jeśli nie pasuje do układu zasilania.
Żeby dobrać to bez zgadywania, trzeba jeszcze zrozumieć, skąd biorą się te wartości i co oznacza zapis na tabliczce znamionowej.
Jak czytać moc płyty i schemat zasilania
Najpierw patrzę na tabliczkę znamionową i instrukcję montażu. To tam producent podaje moc urządzenia, dopuszczalne warianty podłączenia i minimalny przekrój żyły, czyli po prostu powierzchnię miedzianego przewodnika wyrażoną w mm². Przekrój żyły to nie to samo co średnica całego kabla, dlatego sam „grubszy wygląd” przewodu niczego nie przesądza.
Przeczytaj również: Jaką zaprawę na wylewkę wybrać, by uniknąć problemów z trwałością?
Co oznacza 230 V, 400 V i 2N
W instalacji 230 V cała płyta bierze energię z jednej fazy, więc prąd na tym jednym obwodzie jest większy. Przy mocy rzędu 7 kW robi się z tego już naprawdę poważne obciążenie, dlatego w praktyce stosuje się mocniejszy przewód i osobne zabezpieczenie. W układzie 400 V obciążenie rozkłada się na kilka faz, co ułatwia pracę instalacji i zwykle pozwala na wygodniejsze prowadzenie obwodu.

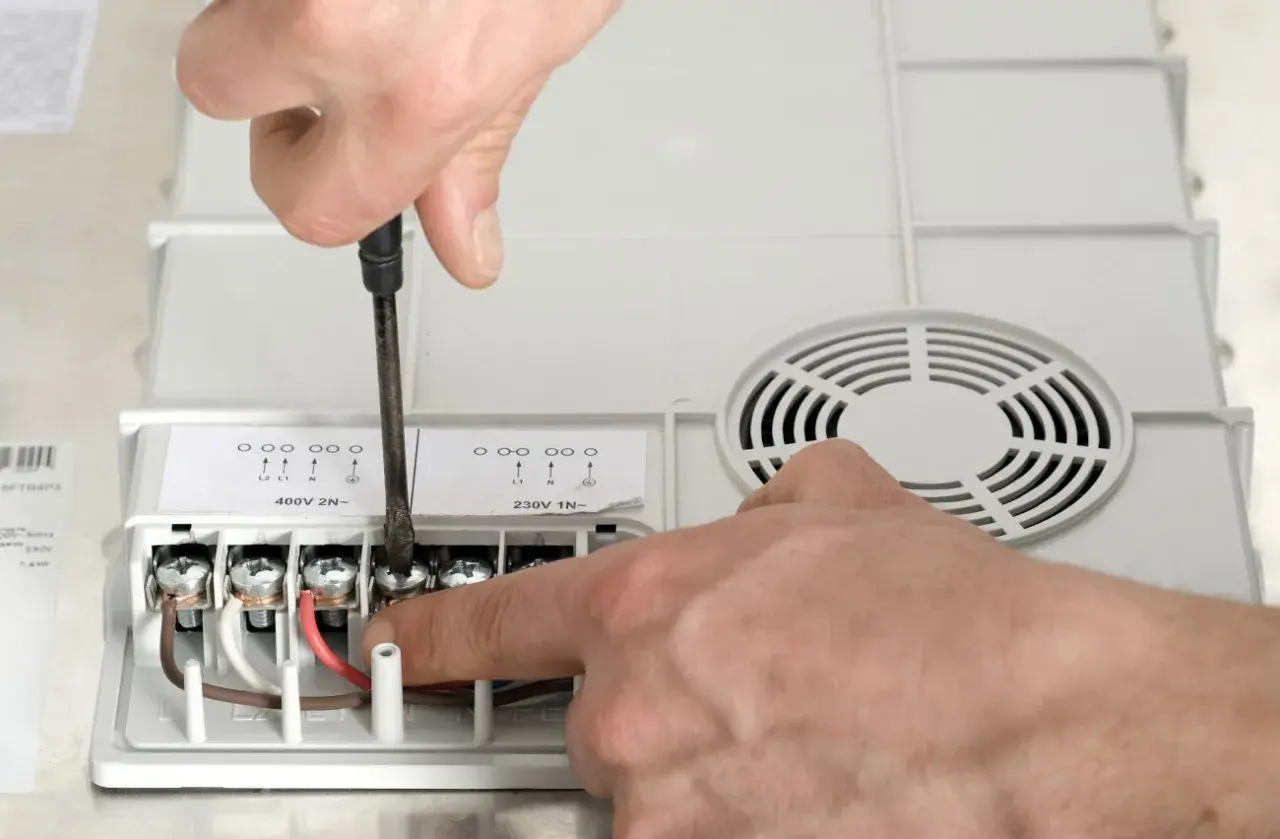

Układ 2N oznacza zasilanie dwufazowe według schematu producenta. To nie jest uniwersalny standard „na wszelki wypadek”, tylko konkretny wariant przewidziany dla wybranych modeli. Jeśli instrukcja pokazuje 2N, mostki na listwie przyłączeniowej ustawia się dokładnie tak, jak opisano, a nie „na wyczucie”.
Warto też pamiętać, że niektóre płyty mają funkcję ograniczania mocy. To przydatne, jeśli instalacja ma słabsze zabezpieczenie, ale nie traktuję tego jako usprawiedliwienia dla zbyt cienkiego przewodu. Kabel ma być dobrany do realnego obciążenia, a nie do nadziei, że urządzenie „samo się przytnie”.
Gdy te podstawy są jasne, łatwiej odróżnić kabel naprawdę właściwy od takiego, który tylko wygląda podobnie na półce w sklepie.
Jakie przewody spotyka się najczęściej w kuchni

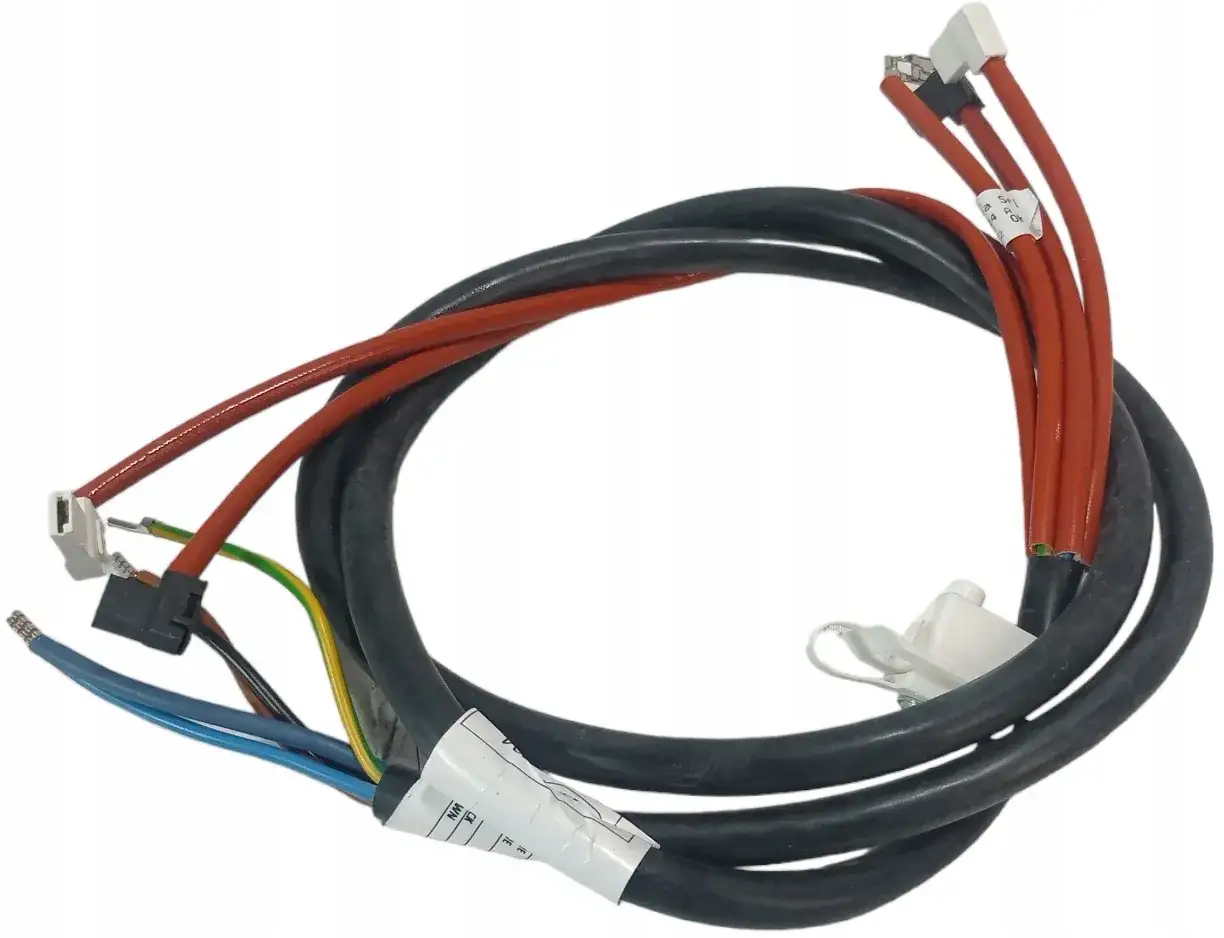

W praktyce patrzę nie tylko na przekrój, ale też na typ przewodu. YDYp wybiera się zwykle do stałego układania w instalacji, a przewody elastyczne typu H05VV-F albo H05V2V2-F pojawiają się tam, gdzie producent dopuszcza odcinek przyłączeniowy o takiej konstrukcji. Nazwa przewodu nie jest ozdobą, tylko informacją o tym, jak i gdzie wolno go stosować.
| Typ przewodu | Do czego pasuje | Dlaczego jest ważny |
|---|---|---|
| YDYp 3x4 mm² | Stały obwód jednofazowy | Jest przeznaczony do układania na stałe i dobrze znosi typowe obciążenie płyty na 230 V |
| YDYp 5x2,5 mm² | Stały obwód trójfazowy | Sprawdza się, gdy płyta ma zasilanie 400 V i obciążenie rozkłada się na kilka faz |
| H05VV-F / H05V2V2-F | Odcinek przyłączeniowy zgodny z instrukcją | Przydaje się tam, gdzie producent wymaga przewodu elastycznego i konkretnej klasy izolacji |
Ja zwracam też uwagę na dwie rzeczy, które często umykają przy zakupie: długość trasy i prowadzenie kabla. Im dalej od rozdzielnicy do płyty, tym większe znaczenie ma spadek napięcia i jakość połączeń. Z kolei przy piekarniku lub innych źródłach ciepła kabel nie może leżeć luźno bez odciążenia przewodu, bo nagrzewanie i naprężenia robią więcej szkody niż sama długość odcinka.
Kiedy wiadomo już, jaki typ i przekrój mają sens, warto od razu odsiać błędy, które potrafią zrujnować nawet poprawnie dobrany materiał.
Błędy, które najczęściej kończą się problemami
Najgorsze instalacje nie psują się od razu. Zwykle działają przez jakiś czas, a potem zaczynają wyzwalać zabezpieczenia, grzać zaciski albo zgłaszać błędy pracy. Dlatego przy indukcji nie robię kompromisów w kilku miejscach.
- Przedłużacz lub listwa przy płycie. To zły pomysł nawet wtedy, gdy „na chwilę działa”.
- Za mały przekrój przewodu względem mocy i zabezpieczenia. Najczęściej kończy się to przegrzewaniem i wybijaniem bezpiecznika.
- Łączenie przewodów bez schematu. Mostki na listwie przyłączeniowej trzeba ustawić dokładnie tak, jak przewidział producent.
- Brak osobnego obwodu. Płyta współdzielona z innymi mocnymi odbiornikami to proszenie się o kłopoty.
- Luźne zaciski. Słabe dokręcenie potrafi grzać się bardziej niż sam przewód.
- Prowadzenie kabla przy gorących elementach. To szczególnie ważne przy zabudowie z piekarnikiem pod spodem.
Jeżeli urządzenie pokazuje błąd instalacji albo bezpiecznik przepala się po uruchomieniu, nie testuję tego „jeszcze raz”. Odłączam zasilanie i wracam do połączeń, bo w takich sytuacjach problem zwykle leży w obwodzie, a nie w samej płycie.
To prowadzi do kolejnego pytania: kiedy montaż da się zrobić bezpiecznie samemu, a kiedy lepiej od razu oddać go fachowcowi.
Kiedy lepiej oddać montaż elektrykowi
Przy płycie indukcyjnej traktuję elektryka nie jako dodatkowy koszt, ale jako część poprawnego montażu. Jeśli urządzenie ma być podłączone na stałe, instrukcja wymaga konkretnego schematu, a w grę wchodzi nowy obwód lub przeróbka starej instalacji, to fachowiec jest rozsądniejszym wyborem niż samodzielne eksperymenty.
Wiele instrukcji montażu zakłada podłączenie przez osobę z odpowiednimi uprawnieniami, a przy urządzeniu w zabudowie to ma sens również z punktu widzenia gwarancji. Pojedyncza pomyłka przy zworkach, zaciskach albo zabezpieczeniu potrafi kosztować więcej niż sama usługa.
Przed zamknięciem tematu elektryk powinien sprawdzić przynajmniej:
- zgodność schematu podłączenia z konkretnym modelem płyty,
- przekrój i stan przewodów w całym obwodzie,
- dobór zabezpieczenia nadprądowego do mocy urządzenia,
- ciągłość przewodu ochronnego PE,
- dokręcenie zacisków i poprawne odciążenie kabla,
- czy instalacja nie współdzieli obwodu z innymi mocnymi odbiornikami.
To właśnie na tym etapie wychodzi, czy wystarczy sam montaż płyty, czy trzeba jeszcze poprawić fragment instalacji w ścianie. A gdy dojdą prace dodatkowe, pojawia się też pytanie o budżet.
Co jeszcze sprawdzam przed zamknięciem instalacji przy płycie
Przy prostym podłączeniu koszt bywa zaskakująco umiarkowany, ale jeśli trzeba dołożyć nowy obwód albo przerobić starą instalację, rachunek rośnie szybko. Z samych materiałów przewód 3x4 mm² albo 5x2,5 mm² to zwykle wydatek rzędu kilku do kilkudziesięciu złotych za metr, zależnie od typu, producenta i sklepu. Sam montaż przez elektryka najczęściej mieści się w przedziale 150-450 zł.
| Element | Orientacyjny koszt |
|---|---|
| Przewód do stałej instalacji | około 8-25 zł za metr |
| Podłączenie płyty przez elektryka | 150-450 zł |
| Nowy obwód lub poważniejsza poprawka instalacji | 500-2000 zł |
| Modernizacja instalacji elektrycznej przy większym remoncie | 2,5-3,5 tys. zł |
Ja zawsze patrzę na to w ten sam sposób: oszczędność na przewodzie ma sens tylko wtedy, gdy nie obniża bezpieczeństwa. Jeśli instalacja ma pracować latami, lepiej dobrać przewód zgodny z instrukcją, zostawić zapas na poprawne ułożenie i nie zmuszać kabla do pracy na granicy parametrów. Przy indukcji to naprawdę robi różnicę.
