Dobrze zaprojektowana instalacja elektryczna w budynku decyduje nie tylko o tym, czy świeci światło, ale też o tym, czy urządzenia pracują stabilnie, zabezpieczenia reagują na awarie i czy późniejsza rozbudowa nie kończy się kuciem ścian. Poniżej pokazuję, z czego składa się taki układ, jak sensownie podzielić obwody, jak prowadzi się przewody i które zabezpieczenia naprawdę mają znaczenie. Dorzucam też praktyczne wskazówki dotyczące modernizacji, odbioru i przeglądów, bo tu najłatwiej popełnić kosztowny błąd.
Najważniejsze elementy układu zasilania, które warto znać od początku
- Prąd trafia do budynku przez przyłącze, a dalej przechodzi przez licznik, rozdzielnicę i osobne obwody końcowe.
- Najwięcej problemów powoduje nie sam brak mocy, tylko źle rozpisany podział na obwody i przypadkowe dokładanie nowych odbiorników.
- Wyłącznik nadprądowy chroni przewody przed przeciążeniem i zwarciem, a różnicowoprądowy pomaga ograniczyć ryzyko porażenia.
- Przewody prowadzi się w przewidywalnych strefach, zwykle pionowo i poziomo, aby łatwo je znaleźć podczas remontu.
- W starszych budynkach modernizacja często daje większy efekt niż punktowa naprawa jednego fragmentu.
- Przeglądy i pomiary mają znaczenie praktyczne, bo pozwalają wykryć luzujące się połączenia, spadki izolacji i błędy w ochronie.
Z czego składa się domowy układ zasilania
W praktyce patrzę na cały system od strony przepływu energii: najpierw jest przyłącze, potem układ pomiarowy, dalej wewnętrzna linia zasilająca, rozdzielnica i dopiero na końcu obwody prowadzące do gniazd, oświetlenia oraz urządzeń stałych. To ważne, bo awaria na każdym z tych poziomów wygląda inaczej i wymaga innej reakcji. W budynku wielorodzinnym licznik zwykle umieszcza się poza lokalem, tak aby był łatwo dostępny i trudniej dostępny dla osób niepowołanych.| Element | Za co odpowiada | Na co zwrócić uwagę |
|---|---|---|
| Przyłącze | Doprowadza energię z sieci do budynku | Rodzaj kabla lub linii, miejsce wprowadzenia i zabezpieczenie przed uszkodzeniem mechanicznym |
| Układ pomiarowy | Rozlicza zużycie energii | Dostępność, czytelne oznaczenie i ochrona przed przypadkową ingerencją |
| WLZ | Łączy złącze z rozdzielnicą; to wewnętrzna linia zasilająca | Przekrój, trasa prowadzenia i możliwość wymiany bez naruszania konstrukcji |
| Rozdzielnica | Rozdziela energię na obwody i mieści zabezpieczenia | Rezerwa miejsca na przyszłe obwody i czytelny opis każdego pola |
| Obwody końcowe | Zasilają oświetlenie, gniazda i odbiorniki stałe | Oddzielenie stref o różnym obciążeniu i właściwy dobór ochrony |
| Uziemienie i połączenia wyrównawcze | Wyrównują potencjały i wspierają ochronę przeciwporażeniową | Ciągłość połączeń, jakość zacisków i poprawne wpięcie do układu ochronnego |
Jak zaplanować obwody, żeby dom działał bezpiecznie i wygodnie
Największy błąd, jaki widzę na etapie projektu, to traktowanie całego budynku jak jednego zbiorczego odbiornika. Wtedy kuchnia, łazienka, salon i garaż „wiszą” na zbyt małej liczbie obwodów, a każde mocniejsze urządzenie staje się potencjalnym problemem. Rozsądny podział nie polega na mnożeniu zabezpieczeń bez sensu, tylko na przypisaniu obciążeń do miejsc, w których faktycznie pracują.
| Obwód | Dlaczego warto wydzielić osobno | Co zwykle daje się na jednym obwodzie |
|---|---|---|
| Oświetlenie | Awaria nie powinna gasić całego domu | Lampy i oprawy w danej strefie lub kondygnacji |
| Gniazda ogólne | Urządzenia przenośne pracują nieregularnie i trudno przewidzieć ich jednoczesne użycie | Telewizor, ładowarki, drobny sprzęt, komputer |
| Kuchnia | Tu obciążenie jest największe, a urządzenia często pracują długo i równocześnie | Czajnik, ekspres, mikrofala, małe AGD, czasem osobne linie dla blatów |
| Urządzenia stałe | Odbiornik o dużej mocy nie powinien zależeć od innych gniazd w domu | Płyta, piekarnik, zmywarka, pralka, pompa ciepła, klimatyzacja |
| Łazienka | Środowisko wilgotne wymaga lepszej kontroli i czytelnego podziału | Gniazda przy lustrze, pralka, suszarka, bojler |
| Garaż i ogród | Zmienna eksploatacja, ryzyko wilgoci i większa podatność na uszkodzenia | Brama, oświetlenie zewnętrzne, gniazda warsztatowe, podlewanie automatyczne |
W mieszkaniu przepisy wprost wymagają wydzielonych obwodów dla oświetlenia, gniazd ogólnych, gniazd w łazience, gniazd w kuchni oraz odbiorników wymagających indywidualnego zabezpieczenia. W domu jednorodzinnym warto przyjąć podobną logikę, nawet jeśli nie każdy punkt musi mieć osobny obwód. Im lepiej to rozpiszesz na papierze, tym mniej niespodzianek pojawi się przy uruchamianiu i późniejszej rozbudowie. Gdy obwody są już logicznie podzielone, trzeba je jeszcze poprowadzić tak, by dało się je później znaleźć i wymienić.
Gdzie prowadzi się przewody i dlaczego to ułatwia remonty
Przewody nie powinny biec „jak popadnie” po ścianach. W typowych wnętrzach prowadzi się je w strefach pionowych i poziomych, zwykle około 30 cm od sufitu lub ściany oraz około 15 cm od krawędzi okien i drzwi. To rozwiązanie wygląda banalnie, ale w praktyce robi ogromną różnicę: po latach wiadomo, gdzie nie wiercić, a podczas naprawy da się szybciej namierzyć trasę kabla.
- Trasy pionowe i poziome są łatwiejsze do zapamiętania niż układ po skosie.
- Wtynkowe prowadzenie przewodów ma sens wtedy, gdy można je później wymienić bez rozkuwania konstrukcji.
- W ścianie przewody zwykle przykrywa się warstwą tynku o grubości co najmniej 5 mm.
- W budynkach wielorodzinnych główne ciągi instalacyjne prowadzi się poza mieszkaniami, w wydzielonych kanałach lub szybach.
- Jeśli przewód trafia pod wylewkę, powinien być zabezpieczony rurą lub peszlem na całej długości odcinka narażonego na uszkodzenie.
To są zasady, które chronią nie tylko estetykę, ale też kieszeń inwestora. Właściwie rozplanowane trasy ograniczają liczbę przeróbek przy kolejnych remontach i pozwalają uniknąć przypadkowego uszkodzenia kabla podczas wiercenia czy montażu zabudowy meblowej. Sam przebieg przewodów nie wystarczy jednak, jeśli w rozdzielnicy zabraknie właściwej ochrony.

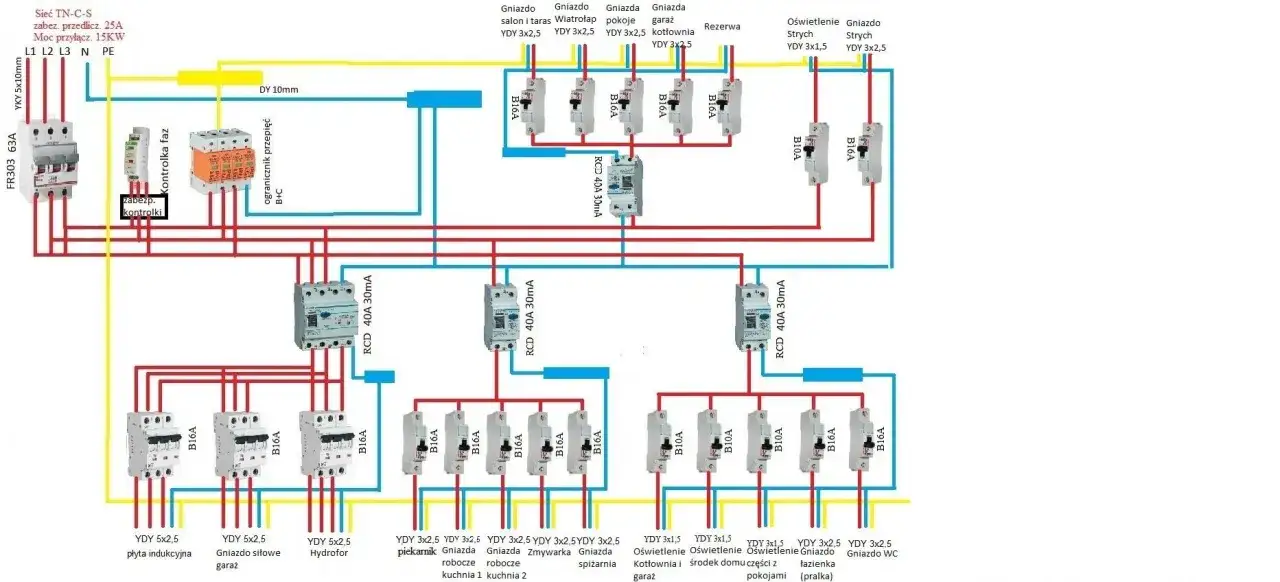

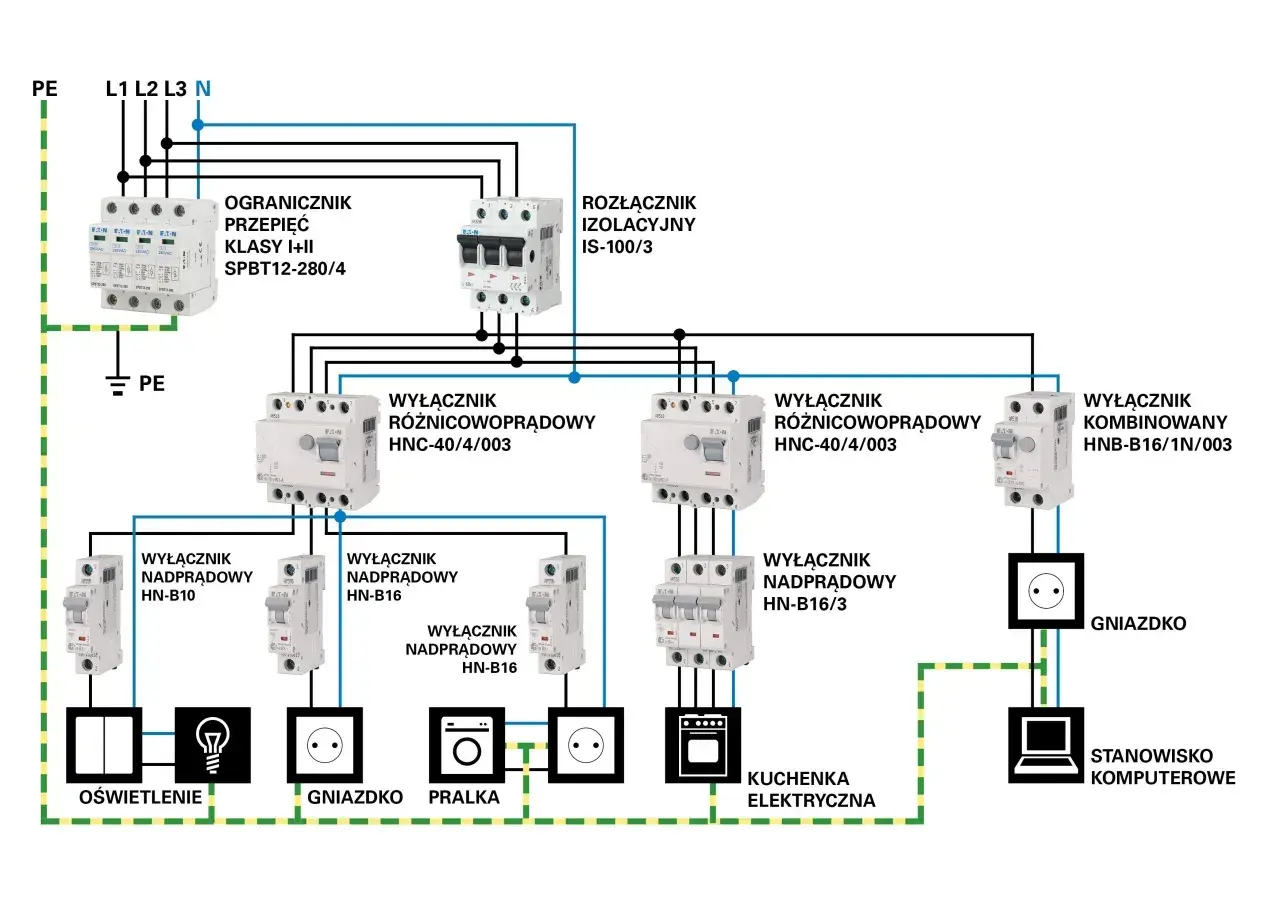

Jakie zabezpieczenia naprawdę chronią domowników
W rozdzielnicy najważniejsze nie są „jakieś bezpieczniki”, tylko konkretne funkcje ochronne. Wyłącznik nadprądowy odcina obwód przy przeciążeniu i zwarciu, więc chroni przewody przed przegrzaniem. Wyłącznik różnicowoprądowy reaguje na upływ prądu i ma ograniczać ryzyko porażenia; w domowej praktyce bardzo często spotyka się czułość 30 mA. Ogranicznik przepięć ma z kolei zmniejszać skutki nagłych skoków napięcia, na przykład po wyładowaniu atmosferycznym lub załączeniu dużego odbiornika w sieci.
| Zabezpieczenie | Co robi | Czego nie załatwia |
|---|---|---|
| Wyłącznik nadprądowy | Chroni obwód przed przeciążeniem i zwarciem | Nie zabezpiecza człowieka przed porażeniem tak jak RCD |
| Wyłącznik różnicowoprądowy | Ogranicza skutki uszkodzenia izolacji i może uratować przy porażeniu | Nie zastępuje poprawnego uziemienia, połączeń wyrównawczych i właściwego doboru przewodów |
| Ogranicznik przepięć | Zmniejsza ryzyko uszkodzeń elektroniki i urządzeń | Nie gwarantuje ochrony każdego sprzętu w każdej sytuacji |
| Uziemienie i połączenia wyrównawcze | Stabilizują potencjały i wspierają ochronę przeciwporażeniową | Nie działają poprawnie, jeśli połączenia są luźne lub źle wykonane |
Przycisk test na różnicówce warto sprawdzać mniej więcej raz w miesiącu. To prosty ruch, a daje szybki sygnał, czy aparat nie zaciął się mechanicznie. W domach i mieszkaniach często pomija się też fakt, że instalacja musi być tak zaprojektowana, aby w razie awarii jednego obwodu nie wyłączać połowy budynku. W obiektach, gdzie zanik napięcia może zagrozić życiu lub zdrowiu, stosuje się już co najmniej dwa niezależne źródła zasilania i oświetlenie awaryjne. Jeśli myślisz o remoncie starszego mieszkania, pytanie brzmi już nie „czy poprawić”, ale „jak szeroko to zrobić”.
Kiedy modernizacja staje się koniecznością
Stary układ często zdradza się drobiazgami, które użytkownik przyjmuje jako normalne: wybijającymi bezpiecznikami, brakującym przewodem ochronnym, nagrzewającymi się gniazdami albo chaotycznymi przedłużaczami w kilku pokojach. W praktyce to nie są drobiazgi, tylko sygnał, że system nie nadąża za obecnym obciążeniem. Szczególnie ostrożnie podchodzę do budynków, w których planowane są nowe urządzenia dużej mocy: płyta indukcyjna, pompa ciepła, ładowarka do auta, klimatyzacja czy rozbudowane ogrzewanie elektryczne.
- Jeśli rozdzielnica ma bezpieczniki topikowe, to zwykle znak, że układ jest przynajmniej przestarzały organizacyjnie.
- Jeśli na jednym obwodzie działają równocześnie kuchnia, łazienka i salon, przeciążenie nie jest kwestią „czy”, tylko „kiedy”.
- Jeśli w instalacji brakuje przewodu ochronnego, trzeba sprawdzić cały układ, a nie tylko pojedyncze gniazdo.
- Jeśli przewody są aluminiowe, nie oznacza to automatycznie katastrofy, ale połączenia, osprzęt i stan izolacji wymagają bardzo dokładnej oceny.
- Jeśli planujesz większą przebudowę wnętrza, lepiej od razu przewidzieć rezerwę miejsca na nowe obwody niż wracać do ścian za rok.
Największym błędem jest punktowe łatanie starego systemu bez sprawdzenia całości. Taki ruch czasem poprawia komfort na kilka miesięcy, ale nie rozwiązuje problemu selektywności zabezpieczeń, spadków napięcia ani przeciążania przewodów. W modernizacji najbardziej opłaca się myśleć szerzej: nie o jednym pokoju, tylko o całym budynku i jego przyszłych potrzebach. Przed zakryciem ścian warto jeszcze sprawdzić dokumenty i pomiary, bo to jedyny moment, kiedy wszystko jest łatwo dostępne.
Co sprawdzić przed odbiorem i pierwszym uruchomieniem
Odbiór nie powinien ograniczać się do krótkiego sprawdzenia, czy „prąd jest”. Potrzebny jest komplet pomiarów i opisów, który pozwala później ocenić stan układu bez zgadywania. Według GUNB kontrolę instalacji mogą wykonywać osoby z uprawnieniami budowlanymi albo z kwalifikacjami wymaganymi do dozoru eksploatacji urządzeń, instalacji i sieci. W praktyce liczy się nie tylko sam podpis pod protokołem, ale też to, czy ktoś realnie sprawdził ciągłość przewodów ochronnych, rezystancję izolacji, impedancję pętli zwarcia i działanie różnicówek.
- Każdy obwód powinien mieć czytelny opis w rozdzielnicy.
- Protokoły pomiarów warto zachować razem z dokumentacją budynku, a nie osobno w szufladzie.
- Trasy przewodów dobrze jest udokumentować zdjęciami przed zasłonięciem ścian.
- Warto sprawdzić, czy przycisk test RCD działa i czy zadziałanie rzeczywiście odcina zasilanie.
- W budynku trzeba pamiętać o okresowych kontrolach technicznych, które co do zasady wykonuje się co najmniej raz na 5 lat.
Jeśli mam wskazać jeden ruch, który najbardziej poprawia bezpieczeństwo i wygodę na lata, to jest nim rezerwa: kilka wolnych modułów w rozdzielnicy, sensownie rozpisane obwody i dokładny opis każdego przewodu. Dzięki temu późniejsza rozbudowa nie zamienia się w chaos, a budynek łatwiej przygotować na kolejne urządzenia, od klimatyzacji po ładowarkę samochodu.
