Pionowa podpora nośna w budynku wydaje się prostym elementem, ale w praktyce decyduje o stabilności całej konstrukcji. To od niej zależy, czy strop, arkada albo podciąg będą pracować bez nadmiernych ugięć, pęknięć i problemów z przeniesieniem obciążeń; w prostych słowach, taki filar musi być dobrany do obciążenia, materiału i gruntu. W tym artykule wyjaśniam, gdzie taki element ma sens, z czego go się wykonuje i jak dobrać pod niego bezpieczne posadowienie.
Najważniejsze zasady, które decydują o skuteczności podpory
- Najpierw obciążenie, potem przekrój. Element ma przenosić ciężar w sposób kontrolowany, a nie tylko wyglądać solidnie.
- Fundament jest równie ważny jak sama podpora. Przy obciążeniu skupionym najczęściej potrzebna jest stopa fundamentowa, a na słabym gruncie czasem płyta albo pale.
- Materiał dobiera się do warunków pracy. Żelbet i stal sprawdzają się przy większych obciążeniach, drewno przy lżejszych konstrukcjach, a mur i kamień częściej w renowacjach.
- Strefa przemarzania w Polsce ma znaczenie. W zależności od regionu grunt przemarza zwykle na głębokość od 0,8 do 1,4 m.
- Najwięcej problemów powodują błędy detaliczne. Złe zakotwienie, wilgoć, mimośród obciążeń i brak zabezpieczenia przed ruchem gruntu szybko skracają trwałość.
Co oznacza pionowa podpora nośna w budynku
Patrzę na nią przede wszystkim jak na element, który zamienia obciążenie z góry w bezpieczny nacisk na fundament. Pracuje głównie na ściskanie, więc jej zadaniem nie jest dekoracja, tylko stabilne przejęcie ciężaru ze stropu, belki, dachu albo sklepienia.
W praktyce taki element pojawia się tam, gdzie ściana nośna nie wystarcza albo gdzie inwestor chce uzyskać większe otwarcie przestrzeni. Najczęściej spotykam go w układach, w których:
- strop ma dużą rozpiętość i trzeba skrócić drogę przenoszenia obciążeń,
- otwór w ścianie jest szeroki i wymaga dodatkowego wsparcia,
- konstrukcja opiera się na podciągu, łuku albo sklepie,
- obciążenie z góry jest skupione w jednym punkcie, a nie rozłożone liniowo.
To ważne rozróżnienie: ściana rozkłada ciężar na dłuższym odcinku, a podpora przyjmuje go punktowo. Dlatego błędne dobranie przekroju albo fundamentu szybko daje o sobie znać rysami, odkształceniami lub lokalnym osiadaniem. Z tego powodu w następnym kroku zawsze patrzę na miejsce zastosowania, a nie tylko na sam kształt elementu.
Gdzie spotyka się takie podpory najczęściej
W nowym budownictwie najczęściej pojawiają się wtedy, gdy projekt zakłada dużą otwartą strefę dzienną albo szerokie przejście między pomieszczeniami. W starszych obiektach pełnią podobną rolę, tylko często są mocniej wyeksponowane, bo pracują razem z arkadami, sklepieniami albo układem krużganków.
| Sytuacja | Po co stosuję podporę | Na co uważać |
|---|---|---|
| Otwarta strefa dzienna w domu | Przejmuje ciężar z dużego stropu po usunięciu części ściany nośnej. | Trzeba sprawdzić, czy podciąg i fundament rzeczywiście przeniosą obciążenie bez ugięć. |
| Hala, garaż, wiata, taras | Umożliwia większe rozpiętości i lżejszy układ przegród. | Znaczenie ma odporność na warunki zewnętrzne, korozję i pracę podłoża. |
| Piwnica, podcień, krużganek | Podtrzymuje strop, łuk lub elementy pośrednie w starszym układzie konstrukcyjnym. | W starych murach kluczowe są stan materiału i zgodność nowego elementu z istniejącą konstrukcją. |
| Przebudowa istniejącego domu | Pomaga zastąpić ścianę nośną bardziej punktowym układem podparcia. | Najpierw robi się podparcie tymczasowe, dopiero potem rozbiórkę i montaż docelowego układu. |
W adaptacjach najczęściej widać to wyraźnie: jeden element przejmuje to, co wcześniej robiła ściana. Jeżeli połączysz go z dobrze policzonym podciągiem i fundamentem, zyskujesz przestrzeń bez utraty bezpieczeństwa. Zanim jednak przejdę do posadowienia, trzeba wybrać materiał, bo to on narzuca dalsze decyzje.
Z czego najlepiej wykonać nośny element
Nie ma jednego materiału, który wygrywa w każdej sytuacji. Ja zawsze dobieram go do obciążenia, wilgotności, wymagań ogniowych i tego, czy konstrukcja ma być lekka, czy masywna. Poniżej zestawienie, które dobrze porządkuje wybór.
| Materiał | Kiedy ma sens | Największe zalety | Ograniczenia |
|---|---|---|---|
| Żelbet | Przy większych obciążeniach, w domach, halach i obiektach o powtarzalnym układzie nośnym. | Wysoka nośność, sztywność, dobra odporność na ściskanie i duża swoboda kształtu. | Wymaga poprawnego zbrojenia, szalunku i czasu na dojrzewanie betonu. |
| Stal | Gdy zależy mi na smukłym przekroju i dużej rozpiętości, zwłaszcza w halach i zadaszeniach. | Szybki montaż, duża wytrzymałość, precyzja wykonania. | Trzeba zadbać o ochronę antykorozyjną i zabezpieczenie przeciwpożarowe. |

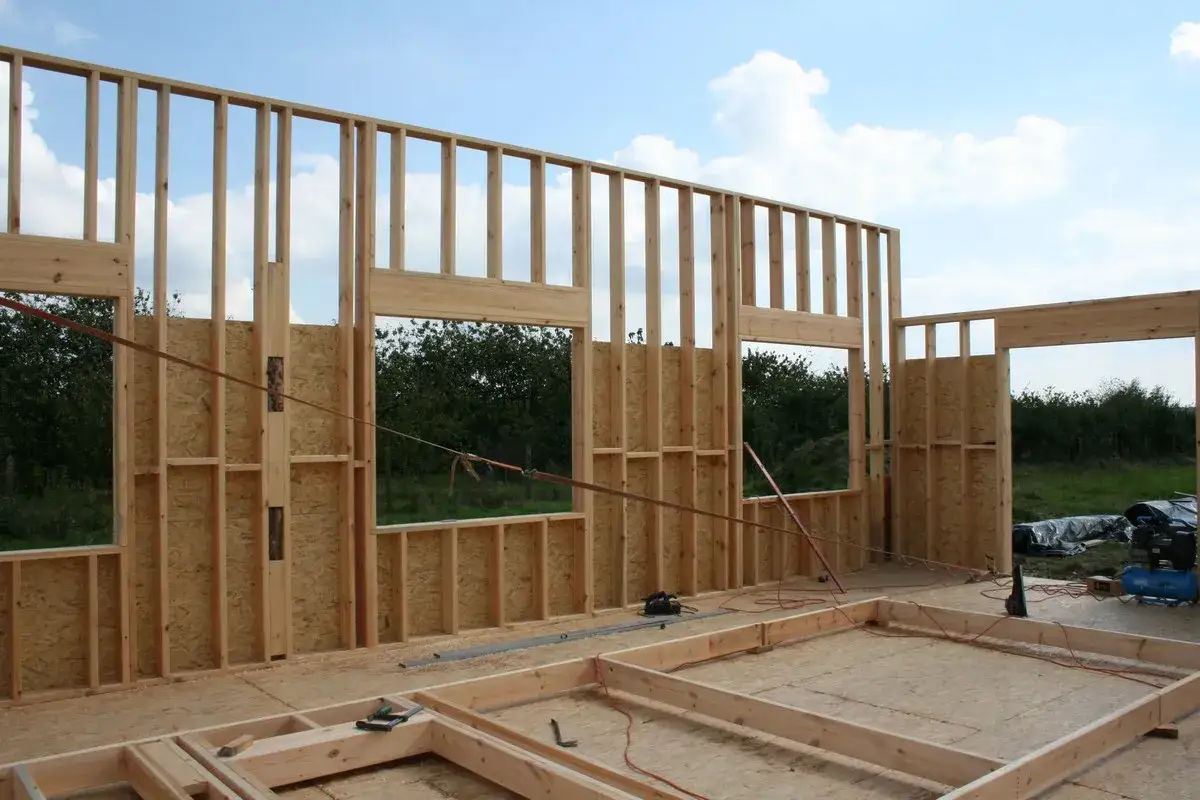

| Drewno | W lekkich konstrukcjach, tarasach, wiatach, altanach i domach szkieletowych. | Niska masa, łatwa obróbka, przyjazny wygląd i dobre wpisanie w architekturę drewnianą. | Wrażliwość na wilgoć, grzyby i błędy w detalach połączeń. |
| Mur lub kamień | W renowacjach, budynkach historycznych i tam, gdzie liczy się masywność oraz tradycyjny charakter. | Trwałość, duża masa własna, dobre dopasowanie do starszej zabudowy. | Duży ciężar, mniejsza elastyczność i większa wrażliwość na błędy w fundamencie. |
Jeśli inwestycja jest lekka, drewno bywa w pełni wystarczające, ale tylko wtedy, gdy odetnie się je od wilgoci i poprawnie zakotwi. Przy większych obciążeniach nie szukałbym oszczędności w materiale nośnym, tylko w dobrze policzonym projekcie. To prowadzi do najważniejszego pytania: na czym taka podpora ma stać.
Jak dobrać fundament pod podporę
Tu decydują trzy rzeczy: obciążenie skupione, nośność gruntu i strefa przemarzania. W praktyce najpierw sprawdzam, czy obciążenie działa osiowo, czy mimośrodowo, bo od tego zależy zarówno przekrój elementu, jak i typ posadowienia.
| Rozwiązanie | Kiedy wybieram | Co jest krytyczne |
|---|---|---|
| Stopa fundamentowa | Pod pojedynczy element przy dobrym, jednorodnym gruncie i skupionym obciążeniu. | Wymiary stopy, zbrojenie, zakotwienie oraz poprawne oparcie na gruncie nośnym. |
| Płyta fundamentowa | Gdy grunt jest słabszy, obciążenia są większe albo chce się równomiernie rozłożyć nacisk. | Sztywność całego układu i ograniczenie nierównomiernych osiadań. |
| Ława lub ruszt | Gdy podpór jest więcej i układają się liniowo albo gdy obciążenie przekazywane jest wzdłuż ściany. | Jednorodność podłoża i ciągłość zbrojenia. |
| Pale | Na bardzo słabym gruncie, przy dużych obciążeniach lub trudnych warunkach posadowienia. | Dokładne rozpoznanie geotechniczne i prawidłowe połączenie z głowicą pala. |
W Polsce spód posadowienia prowadzi się zwykle poniżej strefy przemarzania, czyli najczęściej od 0,8 do 1,4 m, zależnie od regionu. To nie jest drobiazg projektowy, tylko realna ochrona przed wysadzinami mrozowymi, które potrafią rozsadzać nawet poprawnie wyglądające fundamenty. Gdy obciążenie jest mimośrodowe, czyli działa niecentralnie, trzeba dodatkowo uwzględnić moment zginający i większą wrażliwość na odkształcenia.
Jeżeli grunt jest niejednorodny albo ma słabą nośność, stopa fundamentowa może nie wystarczyć. Wtedy lepiej od razu przejść na rozwiązanie sztywniejsze, zamiast ratować projekt prowizorycznymi poprawkami. I właśnie tu zaczynają się błędy, które widać najczęściej na etapie wykonawczym.
Najczęstsze błędy przy projektowaniu i wykonaniu
W praktyce problemy rzadko wynikają z jednego wielkiego błędu. Zwykle składają się z kilku mniejszych, które razem osłabiają całą konstrukcję. Najczęściej widzę:
- Zbyt mały przekrój - element robi się zbyt smukły i gorzej znosi ugięcia oraz obciążenia mimośrodowe.
- Brak rozpoznania gruntu - bez badania podłoża łatwo dobrać fundament „na oko”, a to kończy się nierównym osiadaniem.
- Złe zakotwienie - jeśli połączenie z fundamentem jest słabe, podpora nie pracuje jako część jednego układu.
- Pominięcie wilgoci - drewno chłonie wodę, stal koroduje, a mur traci trwałość w miejscach zawilgocenia.
- Posadowienie zbyt płytko - przy przemarzaniu gruntu pojawiają się ruchy, pęknięcia i lokalne uszkodzenia.
- Brak uwzględnienia dylatacji - materiały pracują różnie, więc bez szczelin i poprawnych detali rysy pojawiają się szybciej, niż inwestor się spodziewa.
To nie są kosmetyczne uchybienia. Każdy z tych błędów może skrócić trwałość całego układu nośnego, nawet jeśli sam element wygląda solidnie. Najwięcej problemów wychodzi jednak wtedy, gdy taki element trzeba wkomponować w istniejący dom albo mieszkanie.
Na co uważać przy remoncie i zmianie układu wnętrza
Przy przebudowie nie zaczynam od estetyki, tylko od sprawdzenia, czy ściana rzeczywiście jest nośna. To podstawowy krok, bo błędne założenie może wymusić kosztowne wzmocnienia, a w skrajnym przypadku zagrozić bezpieczeństwu całej kondygnacji.
Najpierw robi się podparcie tymczasowe, zwykle za pomocą stempli montażowych, a dopiero potem usuwa się element, który ma zniknąć z układu. Potem projektuje się nowy podciąg i podporę, tak aby obciążenia płynnie wracały do fundamentu. Bez tego bardzo łatwo o pęknięcia sufitów, pracę stropu i problemy z domykaniem drzwi.
Warto też z góry zdecydować, czy nowa podpora ma być schowana, czy ma zostać widoczna i stać się częścią aranżacji. Smukły słup stalowy lub drewniany potrafi wyglądać dobrze, ale tylko wtedy, gdy nie jest przypadkowym kompromisem. W małych wnętrzach często lepiej sprawdzają się przekroje prostokątne, bo są mniej dominujące optycznie, jednak decyzja estetyczna nigdy nie może obniżać nośności.
Jeżeli po przebudowie zmienia się układ obciążeń, dobrze jest sprawdzić również połączenie z fundamentem, stan izolacji i ewentualne mostki wilgoci. To właśnie takie detale najczęściej decydują o tym, czy remont będzie trwały, czy tylko efektowny na początku.
Co naprawdę decyduje o trwałości układu nośnego
Najlepszy materiał sam w sobie nie uratuje złego układu konstrukcyjnego. O trwałości decyduje ciągłość drogi obciążeń: od stropu przez podporę do fundamentu i dalej do gruntu. Jeśli któryś z tych etapów jest słaby, całość zaczyna pracować gorzej, niż wynikałoby to z samego rysunku.
W praktyce pilnuję zawsze trzech rzeczy:
- czy obciążenie zostało policzone realistycznie,
- czy fundament pasuje do gruntu i strefy przemarzania,
- czy detal połączenia chroni przed wilgocią i ruchem materiałów.
Jeżeli miałbym sprowadzić temat do jednego zdania, powiedziałbym tak: podpora ma być nie tylko mocna, ale przede wszystkim dobrze osadzona w całym układzie budynku. Dopiero wtedy ma sens jako element nośny, a nie jako problem ukryty pod wykończeniem.
