W budynku liczy się nie tylko to, co widać na ścianach, ale przede wszystkim to, jak przenoszone są obciążenia. W tym tekście wyjaśniam, czym jest podciąg, kiedy go stosuję, jak wpływa na ściany i fundamenty oraz na co uważać przy doborze materiału i wykonaniu. To ważne zwłaszcza wtedy, gdy ktoś planuje otwarte wnętrze, przebudowę albo zmianę układu nośnego.
Najważniejsze rzeczy do zapamiętania
- Belka nośna przenosi ciężar stropu i wyższych kondygnacji na ściany, słupy lub inne podpory.
- Największe znaczenie mają rozpiętość, obciążenie i sposób oparcia, a nie sam wygląd elementu.
- W domach jednorodzinnych najczęściej stosuje się żelbet, stal albo drewno, ale wybór zależy od całego układu konstrukcyjnego.
- Gdy belka zastępuje fragment ściany nośnej, trzeba sprawdzić także fundamenty pod nowymi punktami podparcia.
- Ukrycie belki w stropie jest możliwe, ale wymaga przewidzenia tego na etapie projektu.
Czym jest podciąg i kiedy jest potrzebny
To poziomy element nośny, który zbiera obciążenia ze stropu, dachu albo wyższych partii budynku i przekazuje je dalej do podpór. W praktyce stosuję go wtedy, gdy trzeba zlikwidować ścianę nośną, powiększyć otwór, połączyć większą przestrzeń albo stworzyć układ, w którym strop nie ma oparcia na całej długości.
Najważniejsze jest to, że ten element nie „dodaje” nośności z niczego - on tylko przeorganizowuje drogę przepływu sił. Dzięki temu można uzyskać większe pomieszczenia i bardziej otwarte wnętrza, ale cena za tę swobodę to bardziej wymagający układ konstrukcyjny.
W praktyce odróżniam go od zwykłej belki po funkcji, a nie po kształcie. Jedna belka może być tylko fragmentem stropu, a inna przejmuje duży kawałek obciążeń i staje się lokalnym „mostem” dla całej konstrukcji. To właśnie dlatego nie wolno traktować jej jak dekoracyjnego dodatku ani dodawać jej „na oko” przy remoncie. Skoro wiadomo już, po co ten element powstaje, warto zobaczyć, co dzieje się z obciążeniem niżej, aż do ścian i fundamentów.
Jak ta belka przenosi obciążenia na ściany i fundamenty
Najprostszy schemat jest taki: strop obciąża belkę, belka przekazuje siły na swoje podpory, a podpory oddają je do niższych elementów konstrukcji. Jeśli są to ściany nośne, obciążenie rozkłada się liniowo. Jeśli są to słupy, obciążenie staje się punktowe i wtedy fundament musi pracować inaczej niż pod zwykłą ścianą.
To właśnie ten moment bywa najbardziej ryzykowny przy przebudowie. Ktoś usuwa ścianę, robi większe przejście albo otwiera salon, a później okazuje się, że pod nowymi punktami podparcia trzeba sprawdzić ławę, stopę albo płytę fundamentową. Stary fundament nie ma obowiązku „wiedzieć”, że nad nim pojawiło się nowe obciążenie. Czasem wystarczy lokalne wzmocnienie, czasem potrzebne są dodatkowe podpory, a czasem trzeba przeprojektować cały fragment układu nośnego.
W domach jednorodzinnych szczególnie ważne jest to, że zmiana jednej ściany nośnej wpływa nie tylko na strop, ale też na wyższe kondygnacje i na sposób przekazywania sił do gruntu. Jeśli więc planujesz otwarcie przestrzeni, patrzę na taki zakres nie jak na „wyburzenie ściany”, tylko jak na zmianę całej ścieżki obciążeń. To prowadzi do kolejnego pytania: z czego najlepiej wykonać taki element, żeby pasował do konkretnego budynku.
Z jakich materiałów wykonuje się taką belkę
Nie ma jednego rozwiązania, które byłoby najlepsze w każdym domu. Wybór zależy od rozpiętości, ciężaru stropu, wymagań architektonicznych i tego, czy belka ma być ukryta, czy może pozostać widoczna. Poniżej zestawiam najczęstsze opcje, z którymi spotykam się najczęściej.
| Materiał | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Żelbet monolityczny | W domach murowanych, przy większych obciążeniach i tam, gdzie liczy się sztywność | Dobra nośność, łatwo dopasować do projektu, można go zintegrować ze stropem | Wymaga szalowania, zbrojenia i czasu na dojrzewanie betonu |
| Stal | Gdy potrzebny jest smuklejszy przekrój albo szybki montaż | Wysoka nośność przy niewielkiej wysokości, szybka instalacja | Wymaga ochrony antykorozyjnej i często lepszej izolacji akustycznej lub przeciwpożarowej |

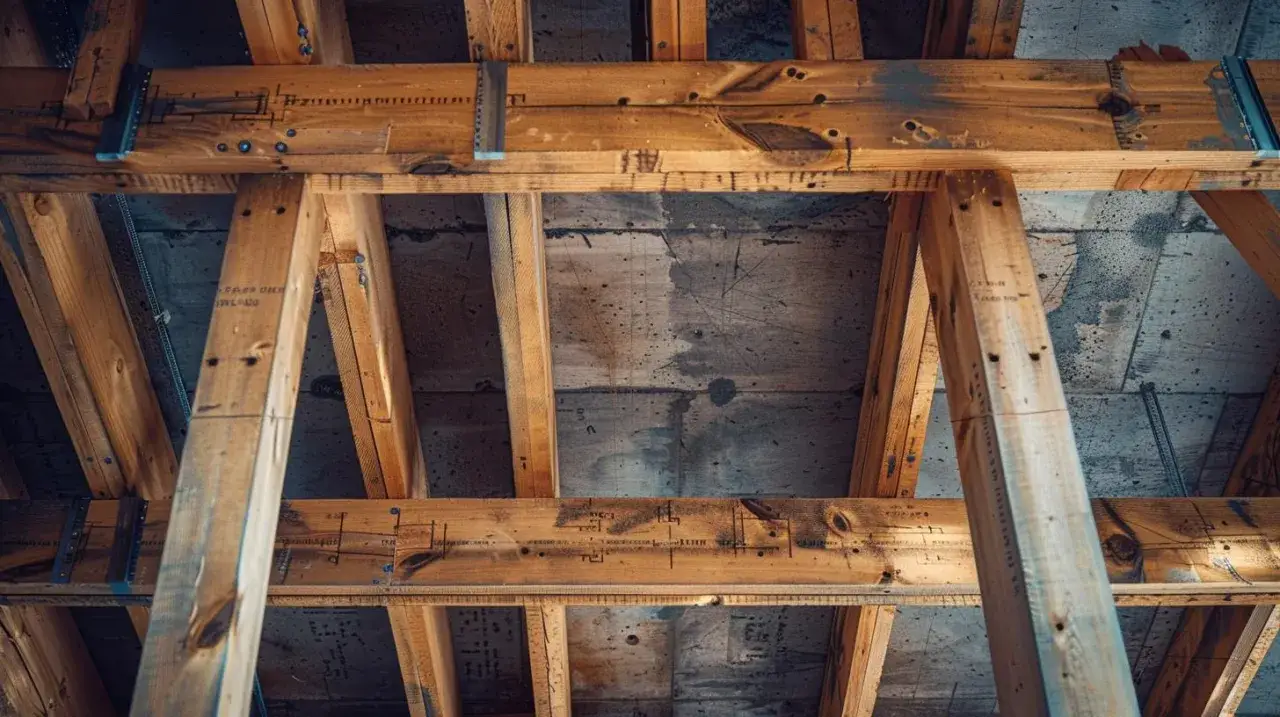

| Drewno | W lekkich konstrukcjach, przy remontach i w budynkach o drewnianym układzie nośnym | Niewielki ciężar własny, prostsza obróbka, dobry wybór w konstrukcjach szkieletowych | Większa wrażliwość na ugięcie, ogień i warunki wilgotnościowe |
| Prefabrykowany żelbet | Gdy projekt jest powtarzalny i zależy nam na krótszym czasie realizacji | Powtarzalna jakość, mniej robót mokrych na budowie | Wymaga dokładnej logistyki i precyzyjnego dopasowania do projektu |
W domu jednorodzinnym najczęściej dobrze wypada żelbet, bo daje dużą swobodę projektową i dobrze współpracuje z murowanym układem ścian. Stal wygrywa wtedy, gdy trzeba zachować większą smukłość albo szybko zamknąć stan surowy. Drewno z kolei jest sensowne tam, gdzie cała konstrukcja od początku jest lekka i projektowana w tej logice. Sam materiał to jednak dopiero połowa decyzji; druga połowa to przekrój, oparcie i sztywność.
Od czego zależy przekrój, oparcie i sztywność
Projektant patrzy przede wszystkim na trzy rzeczy: rozpiętość, czyli odległość między podporami, wielkość obciążenia oraz układ podpór. Im większa rozpiętość, tym większa pokusa, żeby „załatwić wszystko” samym zbrojeniem, ale to zwykle nie wystarcza. Często trzeba po prostu zwiększyć wysokość elementu, poprawić oparcie albo zmienić sposób przekazywania sił.
Nie chodzi wyłącznie o wytrzymałość. Równie ważne jest ugięcie, czyli odkształcenie pod obciążeniem. Nawet jeśli belka formalnie spełnia wymagania nośności, zbyt duże ugięcie potrafi spowodować rysy na tynku, problemy z wykończeniem sufitu i wrażenie, że konstrukcja „pracuje” bardziej, niż powinna. Dlatego w praktyce patrzę nie tylko na samą nośność, ale też na komfort użytkowania i trwałość wykończenia.
Znaczenie mają też detale: długość oparcia na murze lub słupie, sposób zakotwienia zbrojenia, miejsce przejścia instalacji i to, czy element ma zostać schowany w stropie, czy będzie widoczny. Jeśli belka ma zniknąć w grubości stropu, trzeba to przewidzieć od początku, bo późniejsze poprawki są kosztowne i często oznaczają kompromisy wysokościowe. Najłatwiej o kłopoty nie w obliczeniach, tylko na budowie, kiedy ktoś zmienia projekt bez sprawdzenia skutków.
Najczęstsze błędy przy wykonaniu i przebudowie
Właśnie tutaj widzę najwięcej problemów. Sama idea zwykle jest dobra, ale wykonanie psuje ją w kilku typowych miejscach. Najczęstsze błędy są zaskakująco powtarzalne:
- przerabianie ściany nośnej bez projektu konstrukcyjnego,
- zbyt krótkie oparcie belki na murze lub słupie,
- brak podparcia montażowego podczas betonowania albo montażu,
- prowadzenie instalacji przez miejsce, które osłabia przekrój,
- zbyt wczesne usunięcie stempli,
- pominięcie obciążeń z wyższej kondygnacji, na przykład od ścian działowych ustawionych nad strefą podparcia.
Do tego dochodzi jeszcze jeden błąd, szczególnie kosztowny: założenie, że skoro coś „stoi od lat”, to po zmianie układu też będzie działać. Po przebudowie siły mogą popłynąć inaczej i wtedy pojawiają się rysy, skrzypienie stropu, lokalne spękania tynku albo przeciążenie fundamentu pod nową podporą. Jeżeli budynek ma być bezpieczny, nie wystarczy odtworzyć wyglądu - trzeba odtworzyć albo przeliczyć także drogę przenoszenia obciążeń. To prowadzi do ostatniej, najbardziej praktycznej części: co sprawdzam, zanim w ogóle zgodzę się na taką zmianę.

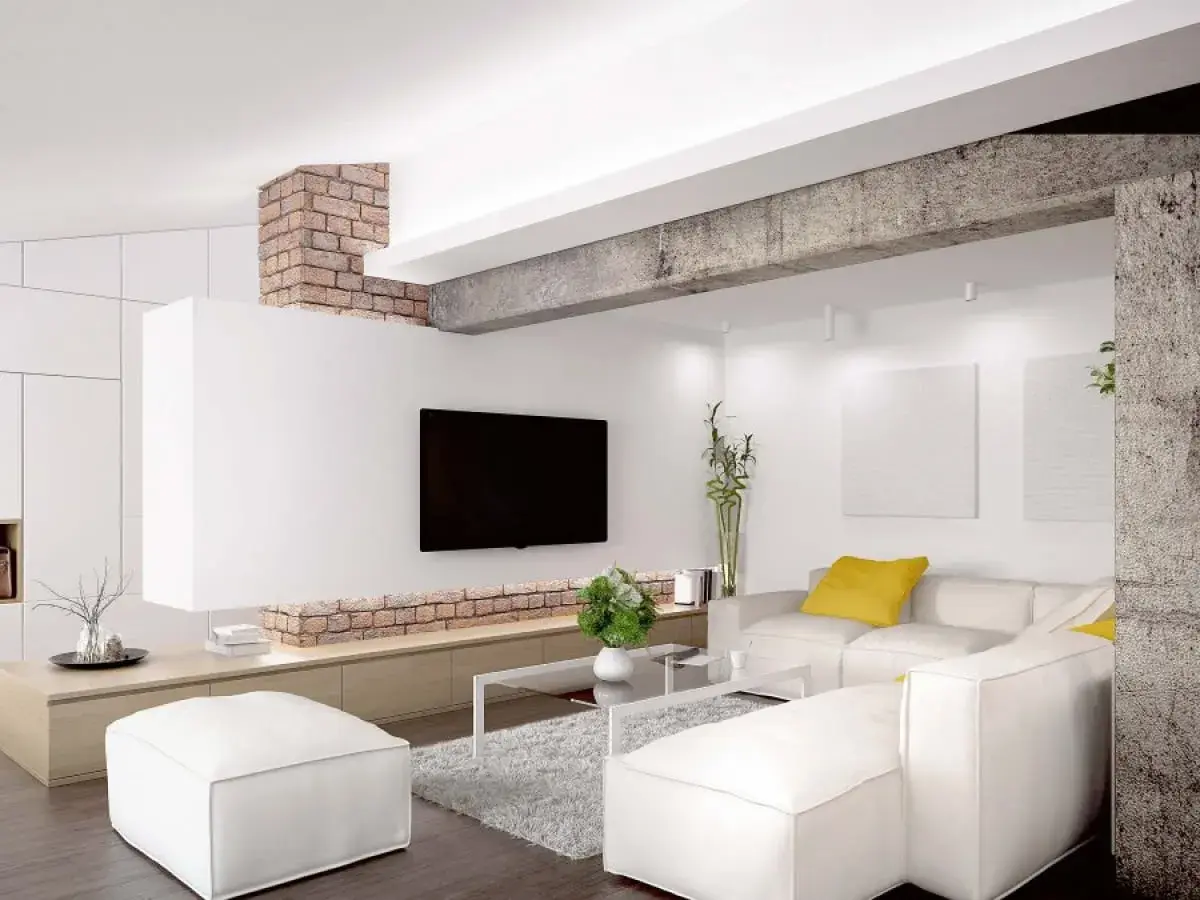

Co sprawdzam przed decyzją o otwarciu ściany nośnej
Zanim ruszę z taką przeróbką, chcę mieć odpowiedź na kilka prostych, ale kluczowych pytań. To zwykle wystarcza, żeby odsiać pomysły ryzykowne od tych, które da się zrobić rozsądnie:
- czy nowa belka przejmie obciążenie tylko ze stropu, czy także z wyższych ścian lub dachu,
- czy fundament pod nowymi podporami ma wystarczającą nośność,
- czy element zmieści się w wysokości kondygnacji bez obniżania sufitu bardziej, niż chcemy,
- czy instalacje nie będą przecinały strefy nośnej,
- czy projekt przewiduje właściwą kolejność robót i tymczasowe podparcie.
W praktyce najlepsze efekty daje rozwiązanie zaprojektowane jako całość: od stropu, przez podpory, aż po fundament. Tylko wtedy ta belka nie jest przypadkowym dodatkiem, lecz normalnym, przewidzianym przez konstrukcję elementem budynku. Jeśli planujesz taką zmianę w domu, zacznij od układu nośnego, a dopiero potem myśl o otworze i wykończeniu.
